拱形屋頂框架山墻結構形式與施工方案
拱形屋頂?shù)目蚣苌綁κ墙Y(jié)構系統中的重要組成部分，主要分為依托現有桁架和獨立支撐兩種形式。江蘇杰達鋼結構在多個項目中成功應用了這兩種結構方案，確保拱形屋頂?shù)恼w穩定性和安全性。
依托原有桁架的框架山墻

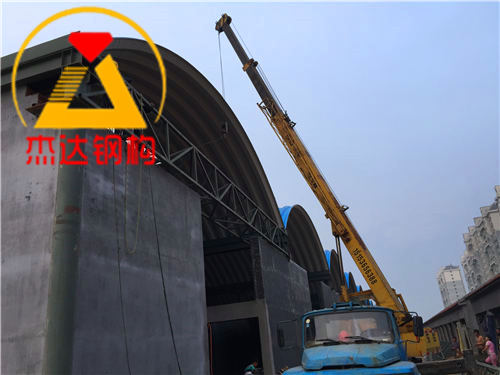

在山東濰坊十甲農貿市場的拱形屋頂工程中，采用了在原有方管桁架基礎上搭建框架山墻的方式。這種結構利用現有的桁架或圈梁，通過上支管架進行立框架支撐，具有結構整合的優勢，能夠有效節省材料和成本。

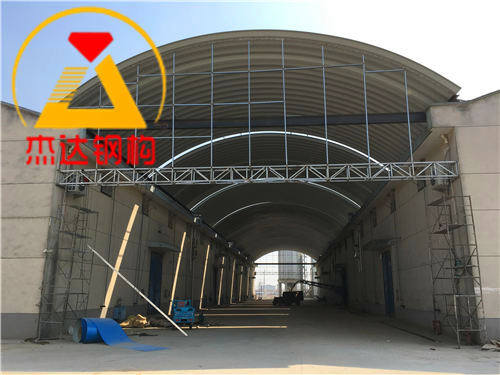

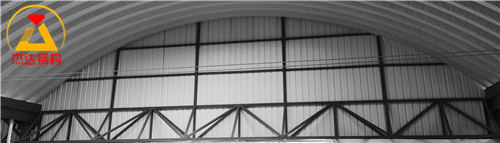

這是框架山墻的背視圖，清晰地展現了框架結構的布局和支撐方式。完整的框架體系為屋頂提供了可靠的支撐。

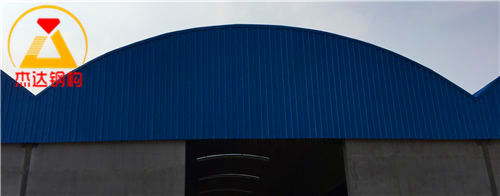

框架山墻蓋好墻面瓦后的成型效果，展現了拱形屋頂?shù)耐暾螒B(tài)和建筑美觀度。

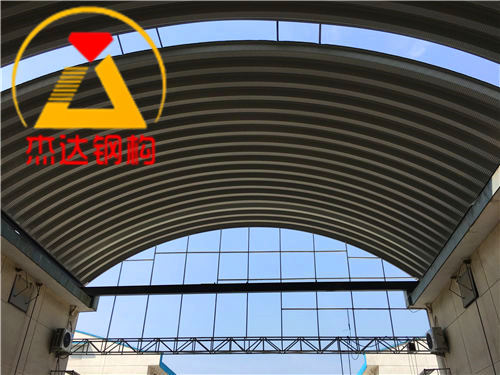

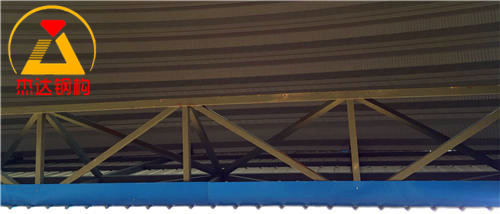

原有方管桁架的仰視圖，展示了底部支撐結構的細節和焊接節點的處理方式。

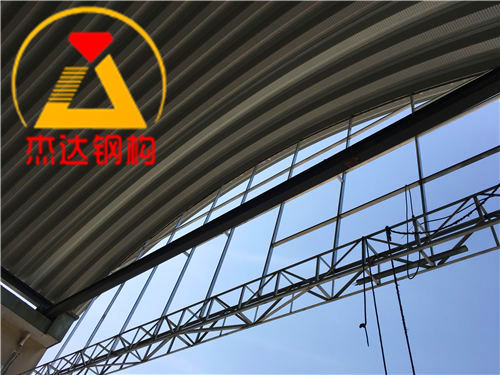

方管桁架的側視圖，進一步體現了框架的空間布局和連接節點，展示了規范的施工質量。
獨立支撐式框架山墻
在江蘇淮安盱眙糧食儲備庫項目中，采用了獨立放置的支撐節點方式搭建拱形屋頂框架山墻。這種結構通過制作獨立的支撐H鋼，實現框架山墻的自立支撐，適用于需要單獨受力或無原有桁架支撐的場合。該方案增強了結構的靈活性和適用范圍。
獨立支撐H鋼的制作，為框架山墻提供了堅實的支撐基礎。H鋼需要進行精確的尺寸控制和焊接質量檢驗。
拱形屋頂方管框架山墻的背視圖，展現了框架的整齊排列和結構特點，方管的間距均勻，排列規整。
側視圖顯示了框架的支撐和連接方式，結構穩固，節點設計合理。
框架山墻的正視圖，整體造型規整，支撐力良好，充分展示了精細化的施工工藝。
兩種結構形式的對比與應用
兩種拱形屋頂框架山墻結構各有特點，需要根據實際情況選擇合適的方案：
- 依托現有桁架方案：適合有基礎桁架的項目，成本相對較低，結構一體化程度高
- 獨立支撐方案：適合無基礎桁架或需要特殊布局的項目，提供更靈活的設計空間
- 兩種方案都強調框架山墻的穩定性與施工便捷性
- 無論選擇哪種結構，都需要確保焊接質量和支撐強度
框架山墻的施工關鍵點
在拱形屋頂框架山墻的施工過程中，需要重點關注以下幾個方面：
- 基礎處理：確?；A牢固，能夠承受框架山墻的全部荷載
- 支撐H鋼的加工與焊接：尺寸精確，焊縫飽滿
- 方管框架的安裝：保證豎向和水平的垂直度
- 防腐涂裝：在框架安裝完成后進行全面的防腐處理
- 質量檢驗：完工后進行全面檢查，確保結構安全
常見問題
如何選擇依托現有桁架還是獨立支撐的方案？
需要綜合考慮原有建筑的狀況、預算成本和設計要求。有現成桁架且狀況良好可優先考慮依托方案；無現成支撐或需要特殊布局則采用獨立支撐方案。
框架山墻的方管規格有什么要求？
方管規格需要根據拱形屋頂?shù)目缍群蜕綁Ω叨冗M行設計計算，通常采用50×50×2.5mm或75×75×3mm等規格。
框架山墻安裝后需要進行那些檢查？
需要檢查框架的垂直度、支撐H鋼的焊接質量、方管連接的緊固情況和防腐涂層的完整性。
小結
拱形屋頂框架山墻的兩種結構形式各有優勢，江蘇杰達鋼結構在多個項目中成功應用，積累了豐富的設計和施工經驗。無論采用哪種結構方案，都強調了框架山墻的穩定性與施工便捷性，是現代拱形屋頂工程中常用的方案。通過精細化的設計和規范的施工，為建筑提供了可靠的結構保障。
