拱形屋頂設計方案與造價參考指南
拱形屋頂?shù)脑O(shè)計質量直接影響工程的安全性、經濟性和建筑效果。合理的設計方案能夠充分發揮拱形結構的優勢，降低造價成本。江蘇杰達鋼結構工程有限公司在眾多拱形屋頂項目中形成了系統的設計理論和造價控制方法。

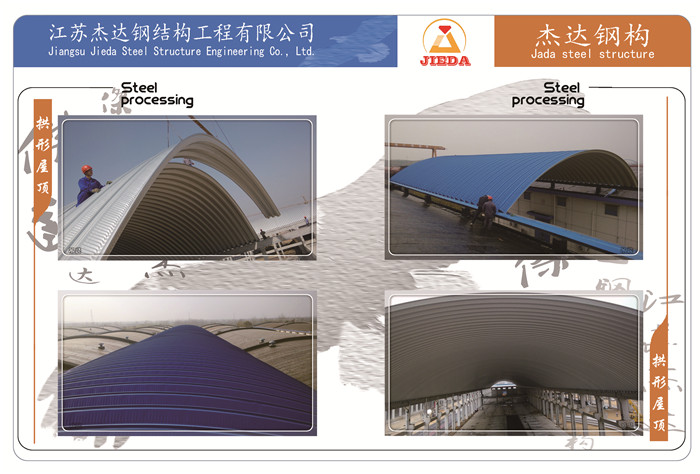

拱形屋頂設計的主要參數
拱形屋頂設計需要確定以下關鍵參數：
- 跨度L：建筑物的寬度，決定了拱的長度
- 矢高h(yuǎn)：拱的最高點到支座連線的垂直距離，矢高比（h/L）通常為1/4到1/6
- 拱形曲線：選擇圓弧、拋物線或橢圓形等
- 拱形截面：選擇工字形、箱形或其他截面形式
- 支撐間距：拱與拱之間的距離，影響橫向支撐和橫梁設計
- 荷載組合：恒載、活荷載、風荷載、雪荷載等組合方式
不同跨度拱形屋頂?shù)脑O(shè)計方案
根據建筑跨度的不同，拱形屋頂?shù)脑O(shè)計方案有所差異。20到30米跨度：采用單層拱形，截面可選用普通工字梁或H型梁；拱矢比可取1/5左右。30到60米跨度：采用加肋拱或雙層拱形，可顯著提高剛度；拱矢比可取1/4到1/5；需要設計橫向支撐系統。60到100米跨度：采用雙層拱形網架或空心拱，用材經濟，拱矢比約1/4；需要完善的橫向和縱向支撐體系；吊裝方案復雜。100米以上：采用特殊設計的雙層或多層拱形結構；需要進行詳細的三維分析；支座推力很大，對基礎設計要求高。
拱形屋頂?shù)脑靸r(jià)參考
拱形屋頂?shù)脑靸r(jià)主要包括以下幾個部分：鋼材成本，占總成本的40%到50%，單位面積用鋼量一般在80到120千克之間，根據跨度和設計方案有所不同；加工制造成本，約占總成本的15%到20%；現場安裝成本，約占總成本的15%到25%；防腐涂裝和其他配套成本，約占總成本的10%到15%?？傮w來看，單位面積造價（包含鋼材、加工、安裝）一般在150到300元之間，大跨度結構單位造價相對較低。
常見問題
如何選擇合理的矢高比例？
矢高比過?。ㄈ?/8以下），結構用鋼量增加，桿件應力集中，造價上升；矢高比過大（如1/3以上），支座推力過大，對基礎和周邊結構的要求提高。綜合考慮結構經濟性和建筑造型，1/4到1/5是較為合理的范圍，特殊情況可調整。
拱形屋頂?shù)臈U件截面如何確定？
需要根據拱的跨度、荷載和拱矢比進行詳細的結構計算，通過力學分析確定各部分桿件所受的應力。對于同一拱形，不同位置的桿件應力不同，應采用變截面的方案使各部分桿件更加經濟合理。同時需要進行穩定性計算，防止壓曲失穩。
拱形屋頂需要哪些附屬結構配合？
除了主拱形外，還需要設計橫向支撐系統以提高整體剛度，防止側向失穩；需要設計拱腳支座和基礎，承受拱的水平推力；需要設計檁條和橫梁支撐屋面；需要設計防水、防風和隔熱的屋面系統；必要時需要設計阻尼器等減震裝置。
小結
拱形屋頂?shù)脑O(shè)計需要充分考慮結構力學、建筑功能和經濟效益等多方面因素。江蘇杰達鋼結構工程有限公司擁有專業的設計團隊和豐富的設計經驗，能為不同規模和要求的項目提供優化的拱形屋頂設計方案，幫助客戶實現理想的技術和經濟效益組合。
