大跨度拱形屋面預埋件設計施工指南

大跨度拱形屋面預埋件是支撐30米以上拱頂結構的關鍵構件，采用M16螺紋鋼拉筋和優質Q235鋼板組合設計，能夠承受屋面荷載變化并確保結構整體性能的穩定。

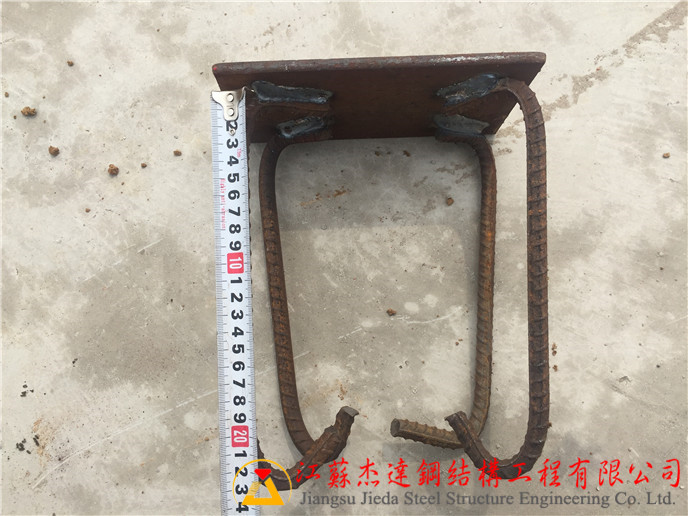

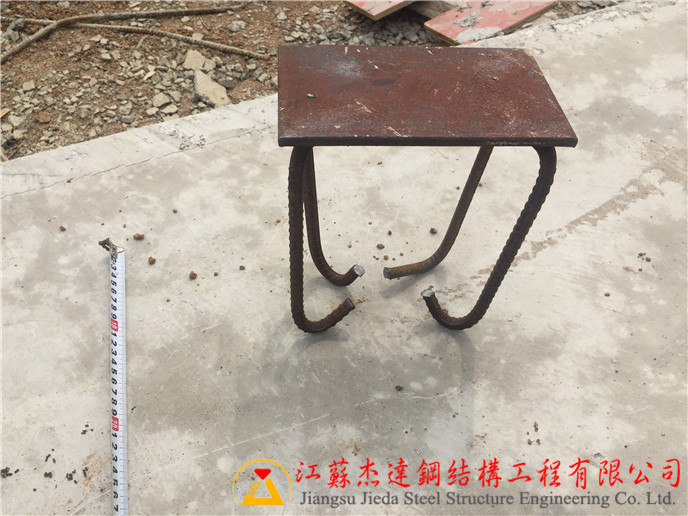

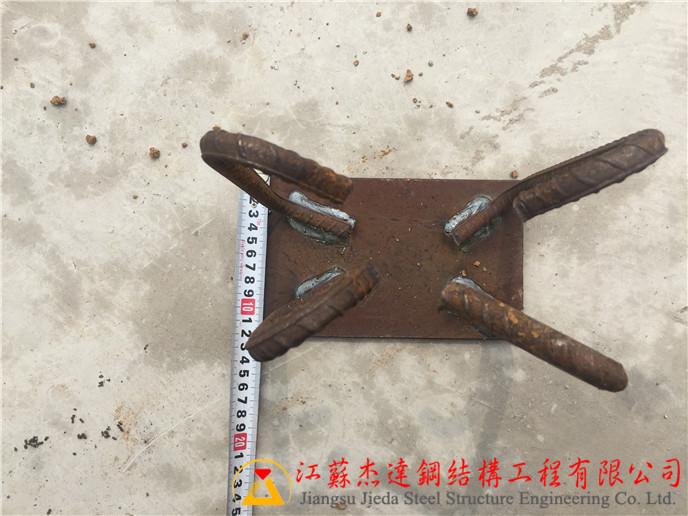

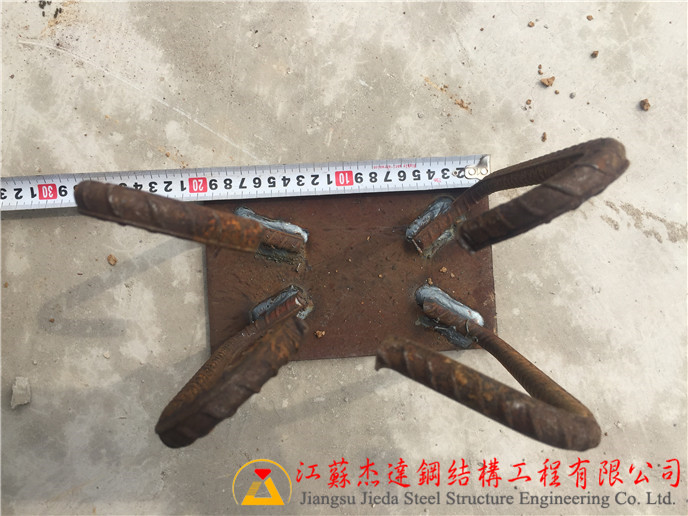

預埋件的基本構成與材料規格

適用于30米跨度拱形屋頂的預埋件主要采用以下材料和規格：

• M16規格的螺紋鋼拉筋，確保整體連接的穩固性
• 底板尺寸為12厘米乘20厘米、厚度為10毫米的Q235鋼板
• Q235鋼板材料性能穩定，能夠滿足屋頂的受力要求

這種材料組合在結構強度和耐久性方面均達到了較高水準，能夠適應多種氣候條件下的性能表現。

預埋件的設計要點

預埋件設計需要重點關注以下方面：

• 結構強度——采用螺紋鋼和優質鋼板組合，承受屋頂的荷載變化，確保建筑安全
• 耐久性——選擇戶外使用的材料，在不同氣候條件下保持性能穩定
• 連接的緊密性——減少結構變形的風險，提升整體穩定性
• 抗風和抗震能力——合理的預埋深度和安裝方式提高了結構的抗風防震能力

施工時應嚴格按照設計節點執行，保證螺栓的緊固力度及鋼板的安裝平整度。

預埋件制作工藝與質量控制

合理的材料選擇和科學的制作工藝是保證預埋件性能穩定的關鍵：

• 標準化設計能夠提高施工效率，減少現場調整時間
• 模塊化設計方便后續維護和更換部件
• 施工過程中的嚴格檢測和質量把控同樣重要
• 焊接工藝應符合相關規范，確保連接可靠性

預埋件表面應進行適當的防腐處理，以延長使用壽命。

現場施工與混凝土澆筑

預埋件與混凝土基礎的結合是保證整體性能的關鍵環節：

• 確保預埋件位置準確，防止偏差
• 澆筑混凝土時應保證均勻，避免空洞和裂縫的產生
• 混凝土固化后進行預埋件的牢固性檢測
• 根據現場環境和工藝要求，靈活調整安裝方案

施工人員需關注預埋件與混凝土底板的結合情況，從而提升整體結構的耐久性和安全性。

安裝調試與驗收

大跨度拱形屋面預埋件的安裝調試需要注意以下環節：

• 安裝前進行全面檢查，確保預埋件質量符合設計要求
• 安裝時使用精密儀器進行位置和水平度檢測
• 螺栓緊固應按規定扭矩值進行
• 安裝完成后進行負荷試驗，確保結構安全

工程管理團隊應注重施工過程中的溝通協調，確保各環節無縫對接，避免因安裝誤差導致后續問題。

常見問題解答

預埋件能否適用于跨度超過35米的拱形屋面？

此設計方案主要針對20~33米的跨度范圍。若跨度超過35米，需要根據具體的建筑荷載和結構要求進行重新設計和計算。

預埋件在極端天氣條件下需要特殊維護嗎？

正常情況下，Q235鋼板經過防腐處理后具有較好的耐久性。建議定期進行目視檢查，檢查是否有腐蝕跡象，如發現問題及時采取防護措施。

施工過程中如何確保預埋件的安裝精度？

應使用全站儀或經緯儀進行坐標和標高測量，同時采用專用安裝治具固定預埋件位置，確保安裝精度在規范要求范圍內。

小結

大跨度拱形屋面預埋件的設計兼顧了結構受力和施工便捷性，通過合理的材料選擇、規范的制作工藝和科學的現場施工，能夠滿足各類拱形屋頂的應用需求，提升整體工程質量。江蘇杰達鋼結構工程有限公司擁有豐富的大跨度結構預埋件設計和施工經驗，能夠根據具體項目特點提供定制化的預埋件解決方案，確保工程的安全和耐久。
