管桁架結構有什么特點？加工工藝詳解
管桁架結構是由桿件彼此在兩端用鉸鏈連接而成的結構體系。它由直桿組成一般具有三角形單元的平面或空間結構，桿件主要承受軸向拉力或壓力。管桁架因其結構形式科學、用料經濟、自重輕、剛度大等優勢，在現代建筑工程中得到廣泛應用。了解管桁架的特點、分類和加工工藝，對工程設計和施工具有重要意義。
管桁架結構的基本特點
結構定義與工作原理
管桁架是由桿件彼此在兩端用鉸鏈連接的結構，具有以下特點：
- 由直桿組成的三角形單元
- 形成平面或空間結構
- 桿件主要承受軸向拉力或壓力
- 充分發揮材料的強度特性
- 在大跨度時相比實腹梁更經濟
核心優勢
管桁架結構的主要優點包括：
- 桿件主要承受拉力或壓力，應力分布均勻
- 可以充分發揮材料的作用
- 節約材料，用料省
- 減輕結構自重
- 增大整體剛度
- 適應大跨度空間需求
管桁架結構的材料分類
常用材料類型
管桁架結構可采用多種材料，常見的有：
- 鋼桁架：強度高、性能好、應用廣泛
- 鋼筋混凝土桁架：經濟性好、耐久性強
- 預應力混凝土桁架：承載力大、跨度適應強
- 木桁架：材料易得、施工簡便
- 鋼與木組合桁架：綜合優勢
- 鋼與混凝土組合桁架：充分利用兩種材料優勢
管桁架結構的設計形式
力學角度的選型原則
從力學方面分析，桁架外形與簡支梁的彎矩圖相似時，具有優良的力學性能：
- 上下弦桿的軸力分布均勻
- 腹桿軸力小
- 用料節省
- 結構自重輕

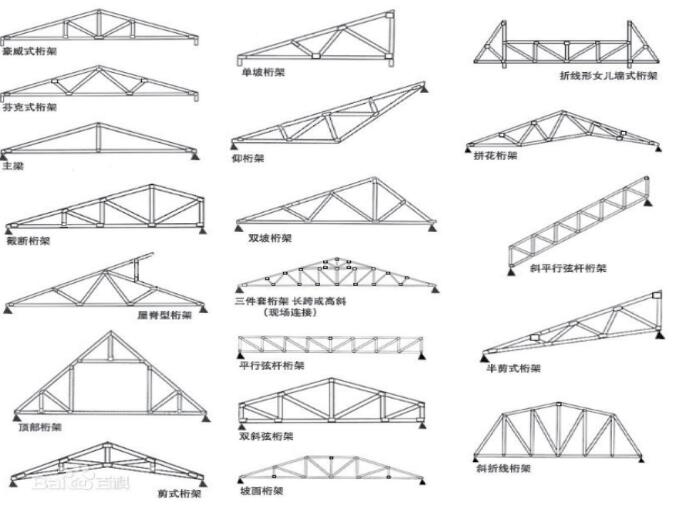

不同材料的設計形式
根據材料不同，管桁架采用不同的設計形式：
木桁架：多采用三角形設計
鋼桁架：多采用梯形或平行弦形設計，以充分利用鋼材的強度
鋼筋混凝土與預應力混凝土桁架：多采用多邊形或梯形設計，以滿足混凝土施工工藝要求
管桁架的加工工藝
鋼管桁架的加工特點
管桁架的加工是其生產的重要環節，需要注意以下幾點：
- 桿件規格需要精確設計
- 節點連接形式需要科學選擇
- 焊接質量需要嚴格控制
- 幾何精度需要滿足設計要求
- 防腐處理需要專業施工
質量控制要點
管桁架加工中的質量控制包括：
- 原材料檢驗
- 下料尺寸控制
- 焊接工藝評定
- 焊縫質量檢測
- 幾何尺寸檢驗
- 防腐涂裝
管桁架的應用領域
管桁架結構因其優勢廣泛應用于以下領域：
- 工業廠房屋蓋
- 展覽館、體育館等公共建筑
- 通信鐵塔與電力塔
- 大跨度體育場看臺
- 倉庫、停車場等臨時或大跨度結構
- 城市景觀結構
管桁架結構常見問題
管桁架與實腹梁相比有什么優勢？
在大跨度應用時，管桁架相比實腹梁具有顯著優勢：節約材料、減輕自重、剛度大、跨度適應能力強。特別是在跨度較大時，這些優勢更加突出，可以顯著降低工程成本。
管桁架的節點連接方式有哪些？
管桁架的節點連接主要包括焊接和螺栓連接兩種方式。焊接連接整體性好，適用于受力復雜的情況；螺栓連接便于拆裝，適用于可移動或可拆卸的結構。
管桁架的防腐處理為什么重要？
特別是鋼管桁架，長期暴露在自然環境中容易生銹腐蝕，影響結構耐久性。通過噴砂、涂裝防腐漆等專業防腐處理，可以有效延長結構的使用壽命，保證長期安全性。
小結
管桁架結構以其經濟、高效、安全的特點，成為大跨度建筑工程的理想選擇。江蘇杰達鋼結構工程有限公司在管桁架結構的設計、加工和安裝方面擁有專業技術和豐富經驗，可為各類工程項目提供優質的管桁架結構產品和完整的解決方案，確保工程質量和進度。
