鋼梁加工生產工藝流程圖詳解

鋼梁（H 型鋼、工字鋼等）作為現代建筑的主要承力構件，其生產加工工藝直接影響工程質量與施工效率。江蘇杰達鋼結構工程有限公司在鋼梁加工領域擁有專業的生產線和規范的工藝流程，確保每一根鋼梁都符合國家標準和工程設計要求。

鋼梁加工工藝流程概覽

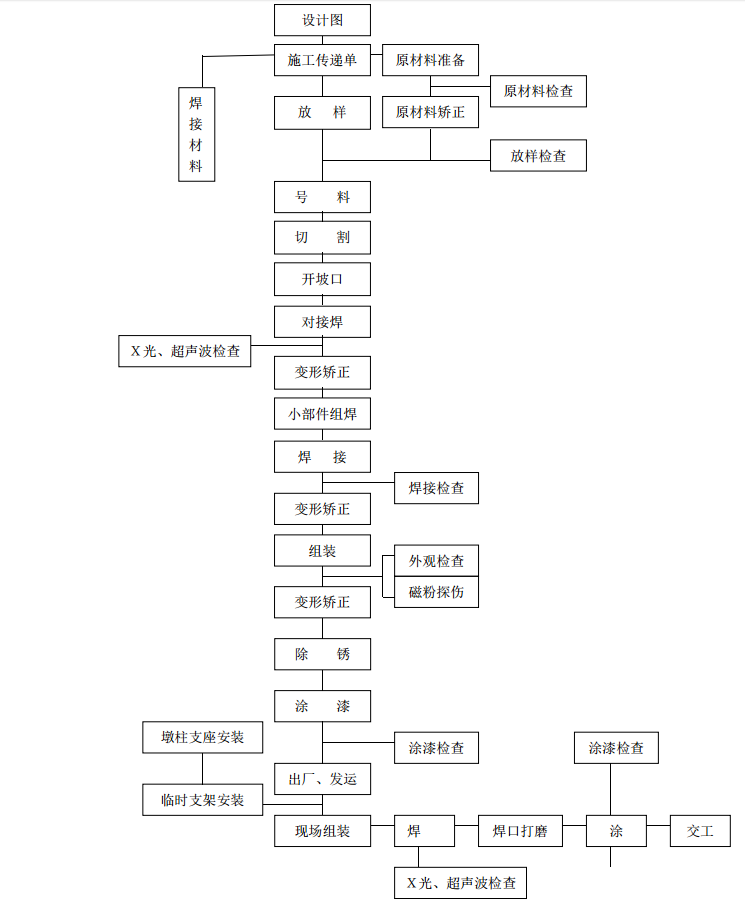

上圖為杰達鋼梁加工的完整工藝流程圖，涵蓋了從原料進廠到成品出廠的全過程，展現了現代化鋼結構構件生產的標準化與規范化。

鋼梁加工主要工藝環節

原料處理與檢驗

鋼梁生產的首步是對原始鋼材的檢驗與處理。進廠的H型鋼、工字鋼等原料需進行外觀檢查，確認質量證明文件，根據國家標準進行復試檢測，合格后方可進入加工生產。

放樣與號料

根據設計圖紙和工程要求，對鋼梁進行準確的尺寸計算與標記。放樣精度直接影響后續下料與組裝的精準度，放樣允許偏差應符合設計規范要求。

下料加工

采用自動或半自動切割機對鋼材進行精確下料。切割工藝包括：清除鋼材表面鐵銹與污垢；在專用平托架上放置工件確保不傾斜；控制切割精度，切口平整垂直。對于接長鋼梁，翼緣板與腹板的接頭應錯開布置，防止應力集中。

零件加工與組裝

對加勁板、連接板等零件進行加工，然后進行組裝。組裝前要檢查腹板、翼緣板是否需矯正，合格后方能進行組裝。

焊接工藝

采用半自動焊機與手工電弧焊相結合的方式。長焊縫采用反向逆焊法施工或分層反向逆焊法施工，多焊工同時對稱施焊以消除焊接變形。焊接完畢后進行焊縫外觀檢查，焊縫外形尺寸應符合國家標準要求。

矯正處理

焊接后的鋼梁可能產生一定變形，需要在型鋼矯正機上進行矯正，確保鋼梁的幾何尺寸與精度符合規范要求。

表面處理與防腐

鋼梁表面除銹可采用噴沙或手工除銹，距焊縫 100mm 范圍內僅作除銹暫不油漆，待現場焊接完成后再進行補涂。其他部位按設計要求進行油漆或熱鍍鋅防腐處理，確保鋼梁的長期耐用性。

檢驗與出廠

完成加工的鋼梁需進行最終檢驗，包括尺寸、外觀、焊縫質量等多個方面，合格后進行編號、標記，按規范堆放，準備運往施工現場。

杰達鋼梁加工的質量保證

規范化生產管理

杰達鋼結構的鋼梁加工基地配備了先進的加工設備和專業的技術人員，嚴格按照國家鋼結構焊接規程（JGJ81-2002）、鋼結構工程施工質量驗收規范（GB50205-2001）等標準進行生產。每道工序都有專人檢查，確保產品質量。

材料選用標準

采用符合設計要求的優質原材料，Q235B 或更高等級的鋼材；焊條選用根據鋼材等級而定，確保焊縫質量。所有進廠材料都經過嚴格的驗收與檢測。

精度控制

采用現代化的加工設備和精密的測量儀器，將放樣、下料、組裝、焊接等環節的誤差控制在最小范圍，確保鋼梁的安裝精度和整體工程質量。

常見問題解答

鋼梁加工中為什么要進行矯正？

焊接過程中產生的溫度變化會導致鋼梁變形。矯正可以消除這些變形，確保鋼梁的幾何精度符合規范，便于現場安裝和對接。

熱鍍鋅與油漆防腐哪種效果更好？

熱鍍鋅的防腐性能更持久可靠，鍍鋅層與鋼材形成冶金結合，在惡劣環境下可保護 20-50 年。油漆防腐容易脫落，需要定期維護，長期成本更高。

杰達鋼梁加工是否通過了質量認證？

杰達鋼結構擁有鋼結構生產施工專業資質，嚴格按照國家標準進行生產，產品質量符合 GB50205 等相關規范要求。

小結

鋼梁加工工藝涵蓋原料檢驗、放樣下料、零件加工、焊接矯正、表面處理等多個環節，每個環節都有嚴格的技術標準與質量要求。江蘇杰達鋼結構工程有限公司依托先進設備、專業技術團隊和規范的生產管理體系，為客戶提供符合國家標準的優質鋼梁產品，為工程項目的成功實施提供堅實基礎。
