鋼柱鋼梁加工制作關鍵技術與工法
大跨度蜂窩梁鋼結構加工涉及復雜的制造工藝和現場安裝技術。江蘇杰達鋼結構工程有限公司通過創新的蜂窩梁制作工法和H型鋼梁組立工藝，解決了大跨度、大規模鋼梁制造和安裝的技術難題。
蜂窩梁工法的適用范圍
本工法適用于大跨度蜂窩鋼梁建筑施工，包括大型廠房、大型會場、展覽館、火車站等公建鋼結構工程。蜂窩梁相比傳統實腹梁，能顯著降低自重、提高跨度、美觀造型，在現代建筑中得到廣泛應用。
蜂窩梁制作工藝原理
蜂窩梁的工廠制作流程為：在鋼板上按設計線形放樣→切割→錯位重新組合→焊接成蜂窩狀腹板→用專門組立胎架進行H型鋼梁組立成型→焊接形成腹板有蜂窩洞口的H型鋼梁。這一工藝既保證了結構強度，又大幅減輕構件自重。
現場安裝工藝流程

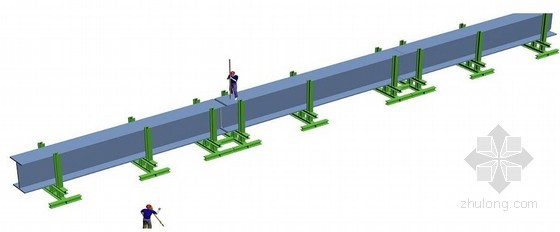

蜂窩梁工地安裝的工藝流程為：拼裝胎架制作→鋼梁拼裝→鋼梁焊接→焊縫探傷→焊縫補漆→鋼梁吊裝→測量校正→焊接。由于運輸和重量限制，大跨度蜂窩梁分為多段（27m跨分為兩段，43m跨分為三段）在工地進行分段拼裝。
吊裝技術要點

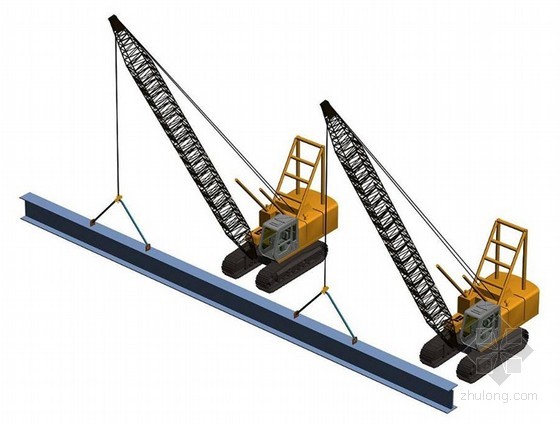

分段鋼梁吊裝采用一臺履帶吊完成，吊點設置在鋼梁1/3分段點處。拼裝完成后鋼梁跨度較大時，采用兩臺履帶吊進行抬吊，設置4個吊點，保證吊裝合力方向延長線與鋼梁1/3分段點相交。確定好鋼梁的安裝位置及方向后，緩慢下降使梁平穩就位，梁與牛腿對準后用沖釘穿孔作臨時就位對中，將梁兩端打緊逼正，節點兩側各穿入螺栓臨時加以緊固。
鋼柱制造工藝
根據現場安裝要求，鋼梁制作分為3個制作段加工出廠。第一段制作板加區X1線的吊車梁11根、柱子13根及屋面托梁約600T；第二段制作加熱爐、吊車梁42根（其中Q345C 14根，Q235B 28根）、柱32根及屋面梁、托架、檁條等；第三段制作板加區（除X1軸線）吊車梁55根、柱39根及屋面梁、托架、檁條等。
鋼柱結構為：上柱為H型實腹式，下柱為雙肢分離式，肩梁采用單腹板形式，腹板和下柱鋼管和上柱H型鋼翼板插通，上下柱間設有K型管支撐，柱腳為分離式柱腳。上柱制作要領包括：根據與肩梁的分段尺寸，確保與肩梁連接位置正確，上端位置可預留余量最終切頭；所有號孔及裝配尺寸都以與肩梁接點為準進行號線裝配；腹板位置開孔可在組裝前定位，預先切割完成。
吊車梁制造工藝
吊車梁跨度分別為15M、18M、24M、27M，采用H型截面實腹式，梁高為2M、2.2M、2.5M、2.8M、3M。吊車梁與水平制動梁、輔助桁架及下部水平撐形成整體。屋面梁采用H型實腹板梁，間距最大為42M，大柱距處加設托梁。
施工一般規定
鋼板接料時在焊縫兩側必須加設引弧板，引弧板長度埋弧焊不小于100mm，CO2手工焊不小于60mm，與母材同材質、同厚度、同坡口。埋弧焊引弧長度應大于50mm，手工焊或氣體保護焊引弧長度應大于20mm，焊接后用氣割切除，嚴禁損傷母材。下翼緣嚴禁打火，以免傷及母材。
所有翼腹板均采用半自動或數控切割，坡口加工采用半自動加工或機械加工方法，嚴禁手工切割坡口。這一規定確保切割質量和加工精度。
常見問題
Q：蜂窩梁相比實腹梁有什么優勢？
A：蜂窩梁通過在腹板上開設蜂窩洞口，在保證強度的前提下大幅減輕自重，可實現更大跨度；材料用量減少約20-30%，成本更低；美觀的蜂窩造型也提升了建筑外觀。
Q：大跨度蜂窩梁如何保證現場安裝精度？
A：通過分段吊裝、測量校正、臨時固定等措施。吊裝前精確定位，吊裝后立即測量校正，用沖釘和臨時螺栓固定，確保梁體位置和角度符合設計要求。
Q：鋼柱上下柱連接為什么采用插通形式？
A：上柱H型鋼翼板與下柱鋼管插通設計，增加了接觸面積和承力能力，同時通過K型管支撐形成空間剛架，提高整體結構的穩定性和抗震性能。
小結
鋼柱、鋼梁的加工制作是現代建筑鋼結構工程的基礎。江蘇杰達鋼結構工程有限公司通過創新的蜂窩梁工法、規范的加工工藝和精細的現場管理，確保大跨度、大規模鋼梁的制造和安裝質量，為業主提供安全可靠的鋼結構產品。
