拱形屋面結構原理詳解及施工選型

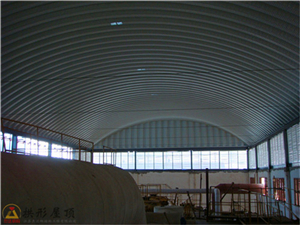

大跨度無梁金屬拱形屋面是采用國際先進設備、以專用彩涂鋼板為原材料、經壓板鎖邊一次成型的結構體系，具有跨度大、自重輕、施工快等特點，是現代工業建筑的常見選擇。
拱形屋面的結構定義與組成
無梁拱形屋面采用0.6-1.5㎜厚專用914寬度彩涂成卷鋼板為原料，通過專業壓板機將平板鋼材壓成拱形，然后通過鎖邊工藝連接相鄰板材，最后通過吊裝等工序安裝到位。這種工藝產生的拱形屋面結構無需傳統屋架和梁系，依靠拱形本身承受和傳遞荷載。
拱形屋面的材料與規格
- 厚度范圍：0.6-1.5㎜冷軋彩涂鋼板
- 標準寬度：914㎜展開寬度
- 涂層標準：根據環境要求選擇不同涂層體系
- 顏色選擇：多種色系可選，可定制企業色彩
拱形屋面的施工優勢
- 設計周期短：標準化設計可快速出圖
- 施工周期快：現場組裝安裝，無濕作業
- 投資成本低：材料用量少，人工成本降低
- 建筑性能好：自重輕，對地基要求低
拱形屋面的結構特性與跨度能力
無支撐跨度能力
拱形屋面最大無支撐跨度可達38米，這一能力源于拱形結構優越的力學特性。拱通過自身的曲率將豎向荷載轉化為斜向壓力，直接傳遞至兩端支座，不需要中間支柱，從而形成通透、開闊的內部空間。
荷載承載特性
拱形屋面在不同荷載作用下壓力曲線形狀不同。在恒定荷載下，壓力曲線遵循拱的優良形狀；在活荷載作用下，拱可能產生彎矩，雙鉸或三鉸設計可有效調節這種應力分布?；A(chǔ)與地基的穩定性是確保拱正常工作的關鍵。
建筑空間利用
由于無需屋架和梁，拱形屋面大幅增加了可用的建筑空間。用戶可隨意分割、組合空間，靈活應對不同的功能需求，大跨度設計帶來的視覺寬闊感也提升了建筑品質。
拱形屋面的應用范圍
無梁拱形屋面因其經濟性和功能性，被廣泛應用于多個行業和領域：
- 工業廠房和生產車間
- 倉儲庫房和物流配送中心
- 混凝土攪拌站料棚
- 車庫、機庫和停泊設施
- 體育場館和文體設施
- 集貿市場和展覽場所
拱形屋面的建筑美學
拱形屋面形如飛虹，曲線優美流暢，體態輕盈挺拔。無論壁面安裝還是落地安裝，都能呈現良好的視覺效果，為建筑增添現代感和藝術氣息。這種美觀性與實用性的結合，使拱形屋面成為性價比高的選擇。
常見問題
拱形屋面需要防水處理嗎？
需要。雖然金屬屋面本身具有一定的防水性，但螺釘處、接縫處、女兒墻接合處等部位仍需做防水處理，防止長期滲漏。標準做法是在易滲部位涂覆防水膠或安裝防水條。
拱形屋面能否進行維修改造？
可以。若局部板材受損，可進行分段替換；若需擴建，可根據設計在相鄰位置繼續安裝。維修時應與原設計單位或施工方溝通，確保改動不影響整體結構穩定性。
寒冷地區的拱形屋面如何防止積雪？
拱形自身的曲線有利于雨雪自然滑落。在設計階段應充分考慮當?shù)氐挠暄┖奢d標準，提高板材厚度或優化拱形度，并在屋面設置必要的防滑條或除雪措施。
小結
大跨度無梁金屬拱形屋面因其經濟高效、施工便捷、跨度能力強等優點，成為現代工業建筑的理想方案。江蘇杰達鋼結構工程有限公司擁有豐富的拱形屋面設計、制造和安裝經驗，致力于為客戶提供安全可靠、美觀實用的屋面系統。
