拱形屋頂計算方法與工程參數詳解
拱形屋頂計算涉及圓形數學模型的精確運用，通過科學的弧長和半徑計算，可以準確獲得拱形屋頂?shù)耐唛L（直板長度）以及相關的施工安裝數據。江蘇杰達鋼結構工程有限公司獨創的計算方式已廣泛應用于拱形屋面工程實踐。

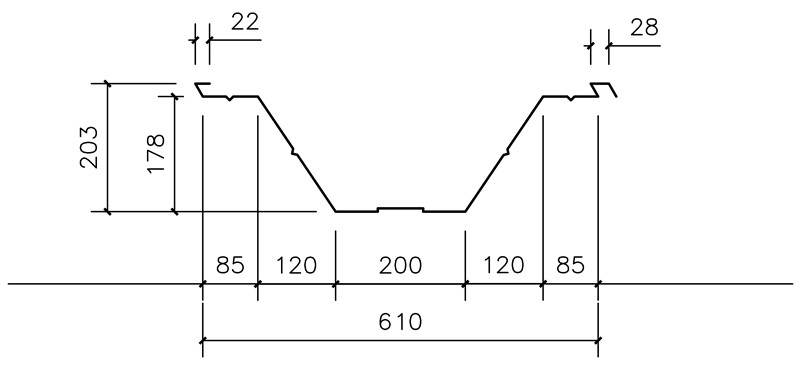

拱形屋頂?shù)幕景嫘团c規格
拱形屋頂常見規格如914-610型版型，其中914代表板寬，610代表板長等關鍵尺寸參數。不同的版型適用于不同跨度和建筑需求。
拱形屋頂計算所需的七大參數
準確的拱形屋頂計算必須基于以下參數：
- 跨度：屋頂兩側支撐點之間的距離
- 長度：屋頂沿縱向的延伸距離
- 棟數：拱形屋面的分段數量
- 板厚：鋼板材料的厚度規格
- 矢跨比：拱形高度與跨度的比值關系
- 卷重：原材料鋼卷的重量規格
- 板寬：鋼板的標準寬度尺寸

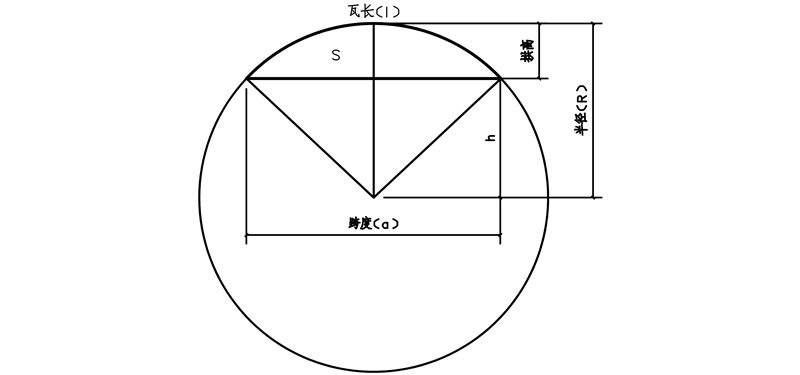

拱形屋頂?shù)臄?shù)學模型
通過建立圓形數學模型，可以精確計算拱形屋頂?shù)膸缀螀?shù)和物理指標。
科學計算公式
拱形屋頂?shù)暮诵挠?jì)算公式包括：
- 拱高 = 跨度 × 矢跨比
- 半徑 = ((跨度/2)2 + (拱高)2) / (2×拱高)
- 瓦長 = 2×半徑 × sin(跨度/2/半徑)
- 瓦重 = 瓦長 × 0.914 × 板厚 × 7.85
- 塊數 = 長度 / 0.61
建筑面積與展開面積計算
拱形屋頂涉及兩種面積概念：
- 建筑面積 = 跨度 × 長度（按投影面積）
- 弧長展開面積 = 瓦長 × 長度 × 棟數（實際曲面面積）
- 全部展開面積 = 長度/0.61 × 0.914 × 瓦長
簡化計算方法
為便于快速計算，可使用簡化公式：
- 瓦長 = 跨度 / 2 / 0.358 × 0.7966
此公式在工程實踐中得到驗證，適用于常見規格的拱形屋頂。
購料核算與成本估算
拱形屋頂工程的材料采購需要以下計算：
- 米數 = 瓦長 × 塊數 × 棟數
- 凈重 = 米數 × 0.914 × 板厚 × 7.85 × 棟數
- 毛重 = (凈重 / 卷重) × 實重 + 凈重
山墻設計計算
拱形屋頂兩端的山墻設計涉及以下參數：
- 山墻塊數 = 跨度 / 0.61 + 2
- 山墻建筑面積 = 瓦長 × 半徑 / 2 - 跨度 × (半徑 - 拱高) / 2
- 山墻展開面積 = 瓦長 / 0.61 × 0.914 × 半徑 / 2 - 跨度 / 0.61 × 0.914 × (半徑 - 拱高) / 2
- 山墻重量 = 山墻展開面積 × 板厚 × 7.85
常見問題解答
矢跨比應該如何選擇？
矢跨比的選擇取決于建筑功能、美觀要求和排水設計。常見的矢跨比范圍為1/4至1/5，過高會增加用鋼量，過低會影響排水效果。
如何從計算結果估算工程造價？
根據材料重量、鋼材市場價格、加工費和安裝費用，可以得出項目總造價。使用上述公式準確計算出凈重和毛重是造價估算的基礎。
拱形屋頂?shù)目缍扔邢拗茊幔?/h3>
拱形屋頂可以實現從10米至30米的常見跨度，更大跨度需要特殊結構設計?？缍仍酱?，對材料強度、結構剛度和安裝精度的要求也越高。
小結
拱形屋頂?shù)木_計算是工程設計和成本控制的基礎。江蘇杰達鋼結構工程有限公司擁有成熟的拱形屋頂計算體系和豐富的施工經驗，能夠?yàn)楦黝惞I(yè)建筑、農業設施、商業建筑提供準確的拱形屋面解決方案，幫助客戶實現經濟高效的建筑設計。
