工業廠房屋頂設計方案_從傳統到綠色智能
工業廠房屋頂設計涉及排水、保溫、采光、結構等多個因素。傳統的多跨天溝排水方式存在多種問題，而新型的自由落水屋頂、屋頂綠化和綠色建材應用等方案，代表了工業建筑的可持續發展方向。
傳統工業廠房屋頂?shù)默F(xiàn)狀與問題
常見屋頂形式
我國工業廠房屋頂形式多樣，包括多跨拱形天溝排水、多跨折線形天溝排水、多跨鋸齒形天溝排水、多跨折板天溝排水、多跨緩坡外天溝排水以及平屋頂外天溝排水等多種類型。冶煉、汽車、飛機制造、重型機械、紡織、玻璃、化工等行業的大型工業廠房多采用多跨單層結構。
傳統天溝排水的缺點
（1）易堵塞、積水、滲漏
多跨內天溝容易積累飛塵、落葉等雜物，堵塞下水口，特別是飛來的種籽會在天溝中自然生根成長。雨量大時，積水可能溢入車間，嚴重影響生產。有組織排水（有水落管）雖然設計用意是減少滲漏，但由于防水層在落水口處被破損，每座5跨、長120米的車間就有36-42處落水口，任何一處施工不嚴或維修不及時，都易造成滲漏。外墻水落管維修不及時，還會造成滲漏并嚴重污染墻面。
（2）構造復雜、施工困難、成本高
多跨內外天溝排水需要天溝、落水口、水落管以及車間內地面排水溝等復雜構造，與無天溝排水相比施工不便，耗材多、耗時長，造價高。據粗略估算，我國每年廠房有水落管排水耗資至少十幾億元以上。
（3）易產生地基不均勻沉降
外水落管排水多為散水排水，水分不均勻滲入地下，在南方濕漲土地區和北方濕陷土地區，已有不少?gòu)S房因此產生不均勻沉降，引起屋頂破裂，造成停產事故。
（4）熱工性能差
屋面綠豆砂脫落會使保溫隔熱性能降低。同時，內天溝本身是冷熱橋部位，增加建筑熱傳導。這些因素綜合導致冬季采暖、夏季降溫能耗增加。
（5）不利于工業化
多種排水方式導致構配件類型眾多，增加了工業化生產的難度。
（6）能源浪費
傳統排水方式浪費了屋面反射的太陽能和收集的雨水，為維持室內環境舒適，需耗費大量常規能源用于冬季采暖和夏季隔熱。

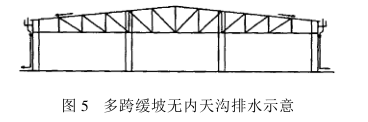

自由落水屋頂?shù)目尚行苑治?/h2>
傳統觀念的誤區
近代建筑觀念認為自由落水會污染墻面、需要高層建筑設水落管排水。然而，通過觀察、試驗與理論分析，這些觀念缺乏事實和理論依據。
風力對檐口水的影響
實際觀察表明，風吹過房屋時產生的空氣動力學效應會使檐口水向外飄離，而不是沖向墻面。風越大，檐口水飄離墻面越遠。多次實地觀察和模擬試驗證實了這一現象，被沖向墻面和陽臺的主要是直接從天空降落的雨水，而非屋面水。
屋面水與降雨的對比
當風吹向房屋時，檐口落水向外飄離，而降雨被風壓向房屋。房屋越高，屋面寬度不一定成比例增大，降雨量相對增加，而檐口水反而相對減少。用水落管收集屋面水以防止墻面受浸，實際上是"撿芝麻丟西瓜"。
散水沖蝕與回濺水
對于"水滴穿石"的擔憂，實地觀察顯示，使用20余年自由落水房屋的混凝土散水，僅在個別處有2毫米深的麻點，要穿透60毫米的混凝土散水需要幾百年時間。維修這些麻點遠比修補水落管口更簡單?；貫R水的高度通常不超過0.65米，用0.70米高的勒腳抹灰即可保護墻面。
屋頂多功能應用方案
天溝種植綠化
對現有多跨多天溝屋頂，可利用天溝改為輕質種植槽進行人工綠化或自然綠化。植物吸收雨水后，多余雨水可通過兩端山墻外的落水口，用鋁鏈或塑料鏈引入散水澆灌植物。
西安地區（年平均降雨量?jī)H640毫米）的試驗范例中，從未人工澆水或撒種，僅進行觀察和數據測量，就能完成自然綠化。成都某廠房平屋頂種植范例的產出相當高：紅蔥5000公斤/畝、西紅柿600公斤/畝、花生200公斤/畝、黃瓜4400公斤/畝、油菜150公斤/畝等。
屋頂農業潛力
將屋頂改造為種植空間，不僅解決了排水問題，還能創造農產品，增加建筑的使用價值。這種多功能屋頂充分利用了自然降雨資源。
綠色高性能混凝土結構應用
綠色材料的力學性能
現有結構設計理論還沒有充分挖掘綠色高性能混凝土的潛能。人們研究了其材料性能和工程性能，但尚未充分研究其力學性能，特別是彈性模量等參數與普通混凝土不同。
使用壽命優勢
綠色高性能混凝土的使用壽命遠遠高于普通混凝土，應該作為一種獨立的、新型的結構體系加以研究。其卓越的性能必將改變工業建筑的外觀，減少環境污染，延長建筑使用年限。
綠色建筑供能與節能設計
綠色建筑供能
綠色建筑供能是指在建筑中使用能將太陽能轉化為電能、熱能等能源的綠色建材，使建筑物本身成為能源供應點。美國已研制出太陽能屋面板和窗簾式太陽能墻壁，實現建筑自供能。
綠色建筑節能
在建筑圍護結構（屋頂、外墻、門窗等）中使用綠色建材作為保溫隔熱材料，可以減少基本建筑材料用量、降低自重、大幅節能降耗。日本已開發成功能自動調節室內濕度的新型墻體材料，只需覆蓋室內面積的10%，即可將濕度保持在40-50%范圍。
綠色建筑裝飾
使用保健型瓷磚、可調節室內濕度的壁磚、抗菌自潔玻璃等綠色建材進行建筑裝飾，既美化環境又提升建筑功能。
常見問題
自由落水屋頂真的能保護墻面嗎？
是的。空氣動力學規律表明，風吹過房屋時會推動檐口水向外飄離，而不是沖向墻面。多地觀察和試驗都證實了這一點，自由落水不會污染墻面。
屋頂種植會增加建筑荷載嗎？
種植槽可以采用輕質材料制造，使用輕質種植介質，不會顯著增加屋頂荷載。同時，屋頂綠化提供了隔熱、美觀、生產等多種效益。
綠色供能屋頂?shù)某杀救绾危?/h3>
雖然初期投資較高，但綠色供能屋頂可以大幅降低建筑的運營成本，通過多年運營回收成本，長期效益顯著。
小結
工業廠房屋頂設計應該摒棄傳統多跨天溝排水方式，逐步轉向自由落水屋頂、屋頂綠化、綠色供能和綠色節能的方向發展。這種轉變不僅解決了傳統排水方式的諸多問題，更符合可持續建筑理念。江蘇杰達鋼結構工程有限公司在工業廠房設計和施工中貫徹綠色建筑理念，為客戶提供節能、環保、高效的建筑解決方案。
