圓弧鋼結構吊裝安全技術與施工工藝

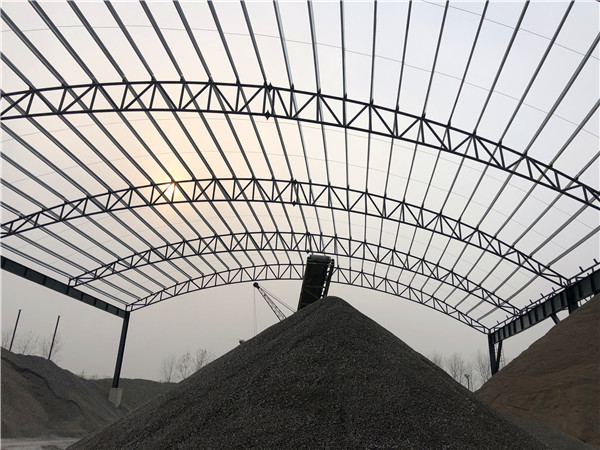

圓弧鋼結構吊裝是大跨度工業廠房施工中的關鍵工序，涉及復雜的技術要求和嚴格的安全措施。江蘇杰達鋼結構工程有限公司在2019年成功完成了建湖縣水泥廠堆料車間圓弧梁鋼結構的吊裝工程，跨度達30多米，通過科學的施工方案和安全措施確保了項目順利完成。
基礎支撐面與地腳螺栓的精度要求
圓弧鋼結構吊裝前，基礎支撐面、支座和地腳螺栓必須符合嚴格的精度標準，這是確保吊裝安全和結構穩定的重要前提。
基礎支撐面允許偏差
- 支撐面標高：±30mm
- 支撐面不水平度：1/750
- 支撐表面：±1.5mm
- 支撐表面不水平度：1/1500
地腳螺栓位置精度
- 在支座范圍內：±5.0mm
- 在支座范圍外：±10.0mm
- 地腳螺栓伸出支撐面的長度：±20.0mm
- 地腳螺栓羅紋長度：只允許加長
圓弧梁屋架吊裝施工方法
吊裝方法的選擇
根據屋架的結構形式，在螺栓連接處分成三個構件進行吊裝。施工流程為：先吊裝構件（1）和（2），構件就位找平并擰緊地腳螺栓后，搭設臨時支撐臺以支撐懸臂端，最后吊裝構件（3）。空中組對時進行校正，直至安裝偏差滿足規范要求。第一榀屋架與第二榀屋架就位后，隨即安裝兩榀屋架的檁條等屋面構件。
吊裝機械的選擇
根據構件重量和吊裝位置確定所需的吊裝機械。以水泥廠項目的第（9）軸線屋架為例，整榀重量為15噸，分三段重量分別為：
- G1=5.58噸
- G2=5.58噸
- G3=3.83噸
構件（3）吊裝所需的起重機工作參數計算如下：
- 吊裝幅度A：20米
- 起升高度H：27米
- 起重量Q：4.5噸
根據上述參數，選擇90噸履帶吊進行吊裝，在廠房西側進行施工。
屋架的臨時固定與工作臺設置
構件（1）（2）吊裝就位后，懸臂端產生的傾覆力矩需要妥善處理。計算結果為M=1.9×3.23=6.14噸·米，因此需要臨時固定。為了便于組裝構件（3）和安裝檁條等屋面構件，選用兩臺折疊式升降平臺，上鋪方木，用千斤頂支撐屋架懸臂端，既確保安全又方便施工。
屋架的測量與校正
使用經緯儀放置在屋架豎直面偏離10米左右的E點處，同時測量屋架的A、B、C三點，使三點都在同一垂直面上。先校正鋼架柱的傾斜，使A、B兩點同在一條垂直線上，然后檢查C點，偏差控制在10毫米內。如有偏差，可用撬杠撬動懸臂端來調整，屋架在縱軸線方向的傾斜，用支撐校正。
屋架的綁扎
構件（1）和（2）的綁扎
為使剛架吊起后保持垂直，綁扎中心必須通過構件的重心，采用三點綁扎法。利用倒鏈調整找正鋼梁重心位置，確保吊裝過程中的穩定性和安全性。
構件（3）的綁扎
構件（3）為對稱構件，采用兩點對稱綁扎方法。吊鉤垂直線必須通過構件重心，確保力的傳遞均勻合理。
鋼梁吊裝施工流程與質量控制
完整的施工流程為：土建一層施工完成→鋼結構施工準備→基礎復查→構件檢驗→運輸堆放→復驗構件→吊裝第（12）軸構件（1）校正→吊裝第（12）軸構件（2）校正→吊裝構件（3）組裝成型→測量校正→吊裝第（11）軸構件（1）校正→吊裝第（11）軸構件（2）校正→吊裝第（11）軸構件（3）→測量校正→安裝兩榀間的檁條→吊裝第（10）軸屋架→安裝檁條等屋面構件→驗收復查。
常見問題
圓弧鋼結構吊裝為什么要分段進行？
分段吊裝可以根據現場設備和條件靈活安排，減小單次吊裝的重量和難度，提高吊裝安全性和施工效率。同時便于空中組對和校正，確保最終的結構精度。
吊裝過程中如何確保安全？
嚴格按照起重運輸安全操作規程執行，進行基礎精度檢查、構件檢驗、臨時固定、精準綁扎，以及全過程的測量校正。江蘇杰達鋼結構工程有限公司為每個項目制定詳細的安全施工方案，配備專業的施工團隊。
如何處理吊裝過程中出現的偏差？
使用經緯儀等測量工具進行實時監測，對超過允許范圍的偏差及時調整?？梢酝ㄟ^撬杠或支撐進行微調，確保最終安裝偏差滿足規范要求。
小結
圓弧鋼結構吊裝施工涉及基礎精度、機械選擇、臨時固定、精準測量等多個關鍵環節。江蘇杰達鋼結構工程有限公司通過完善的施工方案、專業的技術團隊和嚴格的質量控制，成功完成了大跨度復雜鋼結構的吊裝任務，為客戶提供了安全可靠的工程質量。
