鋼結構柱間支撐_無吊車與有吊車系統設計方案

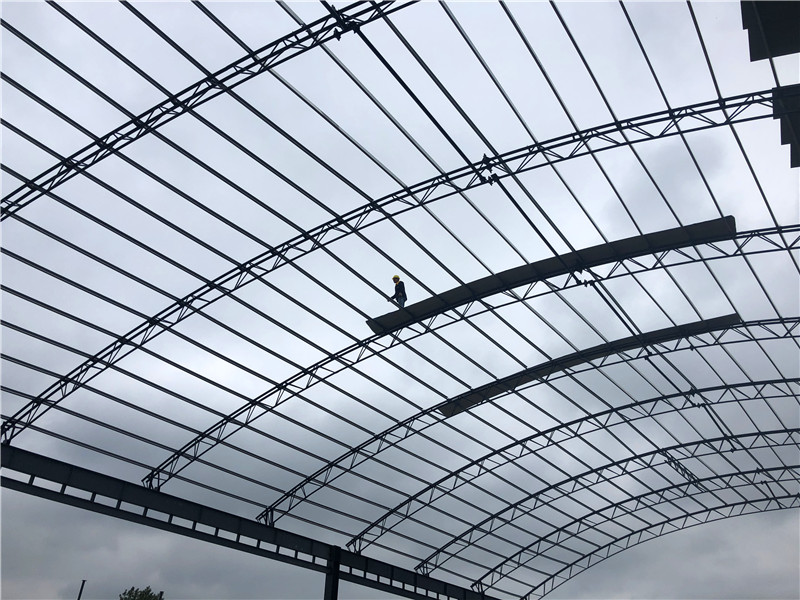

鋼結構廠房的柱間支撐系統是保證建筑整體穩定與縱向剛度的關鍵結構。江蘇杰達鋼結構工程有限公司在鹽城等地多個廠房項目中積累了豐富的柱間支撐設計與施工經驗。本文將系統介紹無吊車與有吊車兩種系統的柱間支撐應用原理、布置規范與設計要點。
無吊車系統的輕鋼廠房柱間支撐
柱間支撐的作用
在沒有吊車系統的一般輕鋼廠房中，柱間支撐主要承擔以下功能：
- 保證廠房骨架的整體穩定和縱向剛度
- 作為柱的側向支撐，決定柱在框架平面外的計算長度
- 承受廠房傳來的縱向水平荷載，主要是山墻處的風荷載
無吊車系統的布置原則
對于沒有吊車系統的廠房，可以只設置一層柱間支撐。當廠房過高導致柱間支撐角度過小時，應分層設置。
柱間支撐的布置規范如下：
- 間距：當無吊車時宜取30-45米為一個溫度區段
- 位置：可以設在廠房端部第一柱間
- 原因分析：無吊車廠房的柱間支撐僅承受由山墻傳來的風載，風荷載相對較小，廠房縱向變形也較小，在柱上產生的次內力較小，因此可以設在廠房端部
無吊車系統的支撐形式
對于沒有吊車的輕鋼廠房，柱間支撐僅承受由山墻傳來的相對較小風載。由于輕型鋼結構廠房的墻體圍護結構多為壓型鋼板加保溫材料，對廠房的柱頂位移限值放得較寬，因此廣泛采用的形式是：
- 十字交叉圓鋼，配合張緊裝置（如花籃螺栓）
- 此形式的優點：截面較小，構件輕巧，節省材料
- 此形式的缺點：張緊裝置容易松弛，需通過打毛螺紋或采用雙螺帽等方式減少松弛
無吊車系統的設計原則
采用十字交叉圓鋼柔性支撐的設計原則：
- 必須將圓鋼拉緊，以平面外有一定的剛度為準，使其真正能夠傳遞縱向水平力
- 如果未張緊，將影響結構的整體剛度和穩定性
- 一個結構單元中設幾道支撐，由縱向水平力、鋼筋直徑和布置原則確定
- 圓鋼大小由支撐承受的荷載決定，規范對張緊的圓鋼長細比無限制，只要抗拉承載力滿足即可
有吊車系統的廠房柱間支撐
有吊車系統的整體布置
對于有吊車系統的廠房，一般要設置上下兩層柱間支撐（上柱支撐、下柱支撐），且吊車梁可以代替剛性系桿。這樣的布置是因為如果只設一層，平面外會有吊車的縱向剎車力作用在柱中間，對于鋼柱本身不利。
上柱支撐的應用
上柱支撐的作用：
- 吊車梁以上的支撐，傳遞屋架（上、下弦）橫向支撐傳來的縱向風力
- 保證廠房的整體穩定及縱向剛度
上柱支撐的布置原則：
- 設在溫度區段的兩端
- 設在有下柱支撐的開間中
下柱支撐的應用
下柱支撐的作用：
- 吊車梁以下的支撐，保證廠房的空間剛度
- 傳遞山墻風力
- 傳遞吊車縱向剎車力
下柱支撐的布置原則及理由：
- 當有吊車時宜設在溫度區段中部，或當溫度區段較長（L>90m）時宜設在三分點處
- 間距不宜大于60米
- 注意：在溫度區段端部不宜設置下柱剛性支撐
為什么在溫度區段端部不宜設置下柱剛性支撐？主要原因是：下柱支撐布置在溫度區段的中間，使廠房在溫度變化時能夠從支撐向兩側伸縮，以減小支撐、柱子與縱向構件的溫度應力。若布置在溫度區段端部，則限制了廠房的縱向變形。
另外，由于柱間支撐主要提供廠房的縱向剛度，計算時一般只計算橫向平面，作為平面問題處理。但如果廠房有較大噸位吊車，其縱向剎車力較大，若在廠房端部設置落地支撐（上下都有），限制了廠房的縱向變形，在柱縱向產生的次內力就比較大。由于計算柱子時沒有考慮該內力，柱子設計將偏于不安全。
因此，宜在端部僅設置上柱支撐（有較大吊車的廠房，上柱截面通常比下柱截面小很多，上柱段的側向剛度較小，不會因其上柱間支撐布置在兩端而過分阻礙溫度變形），把下柱支撐設在第二開間，在第一柱距內用吊車梁代替剛性系桿。屋面應在抗風柱對應位置設剛性系桿，屋面橫向支撐亦要設在第二柱距。傳力途徑：山墻處的水平荷載—剛性系桿—屋面橫向支撐—柱間支撐—基礎。
有吊車系統的支撐形式
上柱支撐：
- 通常采用張緊的十字交叉圓鋼做支撐
- 對于廠房吊車為重級工作制，采用圓鋼支撐容易松弛，即使使用花籃螺栓也很難保證
- 宜采用常見的單角鋼十字交叉支撐
下柱支撐（剛性支撐）：
- 一般采用十字交叉單片支撐（單個角鋼或兩個角鋼組成的T型截面）
- 對于起重量大于16噸的廠房宜采用雙片支撐（采用不等邊角鋼以長邊與柱翼緣相連，兩片支撐之間以附加系桿相連，也可以是兩個槽鋼、H型鋼、鋼管等型鋼組成格構式十字交叉剛性支撐）
- 截面大小由支撐承受的平面內荷載決定
有吊車系統的設計原則
- 支撐主要承受的荷載：上柱支撐主要承受風荷載，下柱支撐除承受風力荷載以外，還承受吊車的縱向水平荷載
- 桿件截面必須滿足長細比和計算求得的內力要求
- 十字交叉支撐，宜按一拉一壓進行計算
工程設計實踐中的關鍵問題討論
角鋼與鋼管支撐的優缺點對比
角鋼支撐：
- 如按壓桿的長細比設計，支撐的平面內和平面外的長細比不同：平面內在中點有支撐點，回轉半徑可較?。黄矫嫱獍慈L計算，要求回轉半徑較大
- 截面不宜小于L75×6，對于雙片支撐之間的綴條，截面一般不小于L50×5
- 優點：材料經濟，利用平面內外長細比的差異
- 缺點：截面不夠圓滿，占用空間較大
鋼管支撐：
- 與不等邊角鋼相比，單位用鋼量能提供更大的回轉半徑
- 占用的水平尺寸小，利于其他專業工作
- 缺點：價格較高，通常為角鋼的1.5-2倍左右
- 施工制作時相對麻煩，放樣務必準確無誤，否則需現場動明火，帶來安全隱患
- 壁厚選擇：不宜過薄，壁厚不小于4.5mm為佳，否則易因腐蝕或質量問題而破壞，節點連接處理也無法保證
綜合評價：鋼管與不等邊角鋼相當，選擇時應根據具體工程條件和經濟性綜合考慮。
圓鋼長度不足的處理方法
當柱間支撐采用圓鋼時，如長度不夠，有以下兩種處理方法：
方法一：車絲連接
- 將要搭接的圓鋼端部車絲，使用花籃螺栓連接
- 優點：避免了搭接焊接的偏心，充分利用了花籃螺栓的張緊性能
- 缺點：施工復雜，一般設計不采用
方法二：焊接連接（改進方案）
- 鋼筋焊接規程規定的搭接焊接方式，但產生偏心且不夠美觀
- 改進方案：改為軸心對接，在兩側加兩段5d的鋼筋焊接，既美觀又避免了偏心
柱間支撐的夾角控制
柱間支撐的夾角宜控制在35°-55°之間。這個范圍的確定基于以下分析：
支撐夾角過小或過大的不利影響：
- 斜撐所受的力為P/cos θ，角度越小，其所受的力越小，即起不到支撐的作用
- 反之角度越大，會導致因縱向水平力而產生的垂直力較大，對斜撐和鋼柱不利
- 角度過小或過大，節點板也隨之增大，對節點板的受力及制作、加工都不利
無法滿足35°-55°時的替代方案：
- 當夾角小于35°（高大廠房）時：可以采取分層的方法
- 當夾角大于55°時：可以采用桁架支撐
小結
鋼結構廠房支撐體系的布置和設計應根據具體情況統盤考慮，靈活處理。江蘇杰達鋼結構工程有限公司在鹽城等地的多個工程實踐中，遵循以下原則：無吊車系統采用柔性圓鋼支撐，間距30-45米；有吊車系統采用上下兩層支撐，下柱支撐設在溫度區段中部或三分點，間距不超過60米；支撐夾角控制在35°-55°，無法滿足時采用分層或桁架方案；支撐形式根據荷載選擇圓鋼、角鋼或鋼管，充分考慮經濟性與可靠性。通過這些規范化的設計方法，能夠保證建筑結構在安裝和使用時的整體穩定，提高結構的整體剛度，形成完整的結構空間工作，使所受的水平荷載以簡捷、明確、可靠、直接的路線傳遞到基礎。
