拱形屋頂施工專業設備與技術配置

拱形屋頂?shù)母咝┕るx不開專業的設備支撐。江蘇杰達鋼結構工程有限公司在拱形屋頂施工中，采用多種專業設備以保證施工效率和結構質量，形成了完整的設備配置體系。下面介紹四種主要設備及其功能。

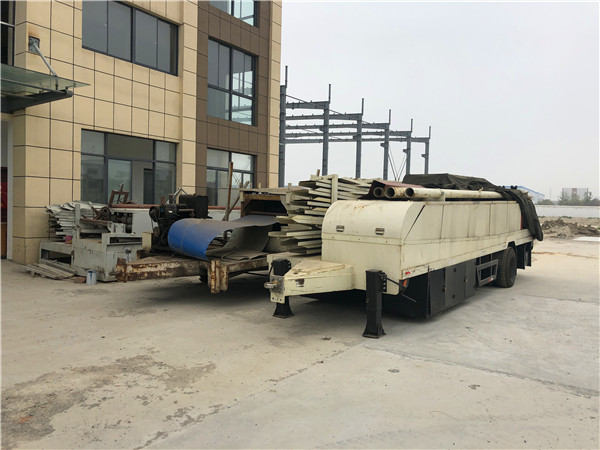

拱形屋頂壓瓦機的配置與功能

拱形屋頂壓型設備是拱形屋蓋施工的核心裝置，是實現彩鋼板成型的關鍵設備。

設備配置

• 公司配備了5臺拱形屋頂壓型設備
• 專門用于彩鋼板的成型和壓制工作
• 各臺設備獨立配置，確保施工連續性

壓瓦機的主要構成

• 裁鋼卷裝置：用于彩鋼卷的展開和裁切
• 輥壓給進壓型裝置：驅動板材通過成型輪，形成拱形
• 壓彎折皺裝置：對板材進行壓彎和折皺處理
• 液壓站：提供動力和控制系統
• 輪車橋架：支撐整個設備并便于移動

技術參數

• 整體安裝在輪載車橋上，便于用5噸卡車運輸
• 設備尺寸：約8米長、2.5米寬、2米高
• 采用三相380V電源供電
• 設備功率：20kW，能量充足
• 保障鋼板成型的高效和精確，產能穩定

自動咬合機的設計與應用

自動咬合機用于壓彎后的彩鋼板連接，是提升施工效率的重要工具。

設備功能

• 完成單條拱形彩鋼板的咬合
• 支持將3至5條拱形屋頂組合件連接成整體
• 確保咬合的質量和精度
• 實現屋頂單元的快速組合

設備特點

• 體積小巧緊湊，便于現場使用
• 設備尺寸為600mm × 600mm × 900mm
• 功率僅2kW，但力度充足
• 單人操作即可完成工作
• 適合配合壓瓦機主機使用
• 顯著提升施工效率與安全性

吊裝夾具的配置與使用

吊裝夾具是現場吊裝成型板的關鍵工具，保證吊裝的安全和精度。

夾具設計原則

• 設計簡潔實用，易于操作
• 主要用于夾緊組合好的拱形彩鋼屋面單元
• 通常以3～5個單元為一組進行吊裝
• 夾具的夾力要充分，防止吊裝過程中的滑動

使用方法

• 操作簡潔便捷，無需復雜培訓
• 快速完成屋面單元的夾固
• 能保證吊裝過程的安全和穩定
• 有效提升吊裝效率
• 減少吊裝過程中的人工操作

吊車的選配與要求

吊車是施工現場的重要設備，承擔重要的吊裝任務。

吊車的主要任務

• 完成卷板的吊裝和就位
• 進行拱形組合件的吊裝操作
• 支持設備的移動和重新定位
• 配合其他設備的施工需要

吊車的性能要求

• 起重能力至少8噸，能應對最大負載
• 吊臂長度可根據現場需求調整
• 確保不同尺寸和重量的屋頂部件能被吊裝
• 快速安裝能力，保證施工進度
• 穩定的操作性能，降低安全風險

吊車的配置建議

• 根據工程規模配備足夠的吊車數量
• 選擇駕駛員經驗豐富、操作技能嫻熟的人員
• 定期進行吊車的檢測和維保
• 建立安全操作規程和應急預案

設備組合配置的協調效應

設備之間的協作流程

• 壓瓦機制作直板和彎板
• 自動咬合機將彎板組合成單元
• 吊裝夾具和吊車協作將單元吊裝到現場
• 各設備無縫銜接，提升整體效率

配置的優勢

• 實現流水作業，減少工序之間的停頓
• 降低人工成本，提高生產效率
• 確保產品質量的一致性
• 能夠應對不同規模和要求的工程

設備的維護與管理

日常維護要點

• 每日檢查設備的運行狀況
• 定期對輪軸和傳動部件進行潤滑
• 檢查電氣系統的安全性
• 及時排除設備的故障和隱患

定期維保計劃

• 月度：全面檢查設備的主要部件
• 季度：進行一次完整的維保和調試
• 年度：進行專業的技術評估和升級
• 建立設備檔案，記錄維保歷史

技術人員的配備與培訓

技術團隊的構成

• 設備操作員：精通各類設備的操作規程
• 設備維修員：能夠處理常見的故障和維修
• 工藝技術員：負責工藝的設計和優化
• 質量檢驗員：對產品進行嚴格的質量控制

培訓與認證

• 所有設備操作員需要持證上崗
• 定期進行安全生產和工藝培訓
• 建立技術檔案和能力評估制度
• 鼓勵技術創新和工藝改進

常見技術問題與解決方案

壓瓦機軋制過程中板材跑偏如何處理？

板材跑偏通常由于輪軸調整不準或給進輥壓不均導致。解決方法是停止軋制，檢查輪軸的間隙和平行度，用塞尺進行精細調整。同時檢查給進系統是否正常工作，確保板材進入時平直。調整完成后進行試軋，驗證問題是否解決。

自動咬合機咬合不緊如何調整？

咬合不緊可能是咬合輪磨損或液壓力不足導致。檢查咬合輪的磨損情況，若磨損則需更換；檢查液壓系統的壓力，調整至標準值；同時確保進板的平直度符合要求。經過調整后進行試咬，確認咬合質量達標。

吊裝時單元板搖晃不穩定怎么辦？

搖晃通常由于吊點選擇不當或吊具設計不合理導致。檢查吊點位置是否在單元板的重心；確認吊具夾力是否充足；檢查吊車的臂桿是否穩定。必要時可在單元板兩端加裝臨時支撐，增加穩定性。吊裝前應進行充分的吊前會，明確所有操作要點。

小結

拱形屋頂施工的成功離不開專業的設備配置和精細的技術管理。江蘇杰達鋼結構工程有限公司通過合理配置壓瓦機、自動咬合機、吊裝夾具和吊車等設備，結合專業技術力量和完善的維保體系，能夠保證拱形屋頂工程的高效、安全施工。我們注重每個細節，確保工程按期完成，滿足多樣化的客戶需求。從設備的前期選型，到日常的維護保養，再到操作人員的專業培訓，我們都建立了完善的管理制度，為業主提供優質的拱形屋頂解決方案。
