鋼梁鋼柱加工與安裝的尺寸精度控制
鋼梁鋼柱的尺寸精度是鋼結構工程質量的基礎。加工過程中的尺寸測量和安裝過程中的尺寸控制，直接決定了鋼結構的承載能力和使用效果。本文介紹鋼梁鋼柱加工與安裝的主要測控方法。
鋼柱豎直度的校正方法
經緯儀校對法
這是鋼柱豎直度校對的主要方法。操作步驟如下：
- 用兩臺經緯儀分別架設在鋼柱縱橫軸附近，相鄰角度不超過15度
- 離柱的距離約為1.5倍柱長
- 先瞄準柱子下部的控制線，固定經緯儀照準部
- 再俯視柱頂部控制線，若重合則表示柱子豎直，若不重合應調整
- 確保相互垂直的兩個方向都符合要求后停止
- 首根鋼柱就位時，應對柱底標高進行調整，通過螺母調整來確保鋼梁的精確就位
纜風繩校對法
纜風繩用于臨時支撐和校正柱子的水平位置：
- 在松開纜風繩后，柱子應能保持"0"位移狀態
- 若纜風繩受力過大，說明柱子承受較大的裝置內力
- 松開纜風繩后柱子位置改變，表明校對未完成，需要繼續調整
- 只有纜風繩松開后柱子位置穩定，才能判斷校對完畢
施工現場的空間定位技術
空間后方交會技術
當施工現場條件受限時，采用空間后方交會技術解決定位問題：
- 現場可能遇到的問題：控制點無法通視、已知點上無法架起儀器、視線長期遮擋
- 解決方案：將全站儀架設在通視良好的位置
- 使用"后方交會法"計算出儀器中心坐標
- 依據坐標數據進行構件放樣和定位

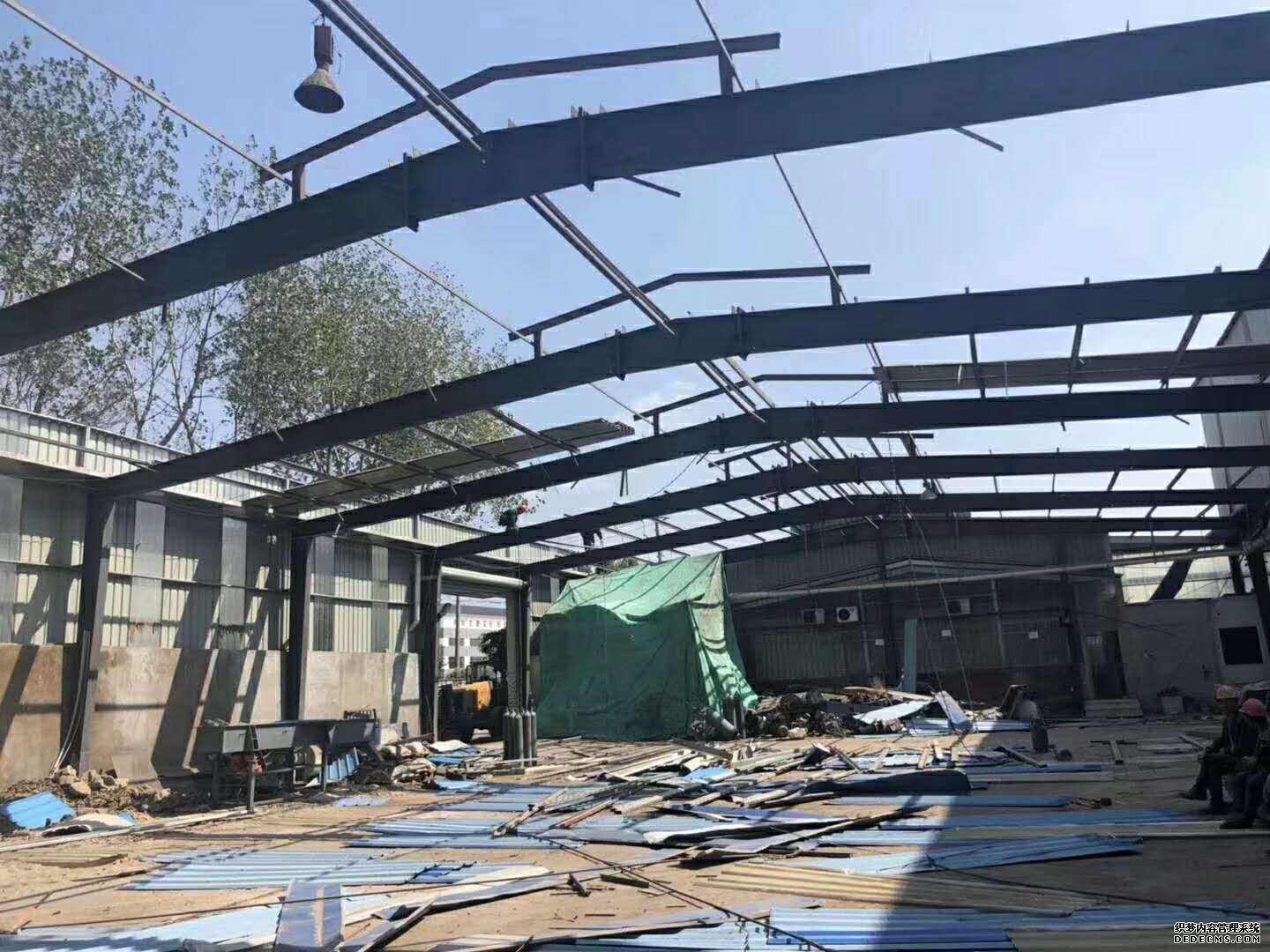

鋼梁安裝過程的測控
鋼梁吊裝前的準備
鋼柱校測完畢后，進行鋼梁吊裝。安裝前的準備工作包括：
- 根據焊接縮短量預留焊接變形值，并做書面記載
- 若柱子豎直度達到要求，安裝時應將柱子撐開，預留接頭焊接縮短量
- 這樣在焊接完成和縮短后，柱子的內力也隨之自動消失
高強螺栓連接過程的測控
梁和鋼柱通常用高強螺栓連接，此過程需要持續監測：
- 主梁截面大、剛度大，會影響鋼柱的豎直度
- 安裝柱間的主梁時，需進一步跟蹤校正所有相關柱子
- 對主梁聯系的隔跨甚至隔兩跨以上的柱子也應一同監測
- 高強螺栓緊固完畢后，對該片區的鋼柱進行整體觀測并記錄
- 根據記錄的誤差值大小和方向，決定焊前是否需調整、焊接次序、焊接方向和縮短預留量
焊接后的復測
焊接完成后，焊接縫的縮短會影響鋼柱鋼梁的位置：
- 焊接完成后必須再次對該片區的鋼柱、鋼梁進行復測
- 做好詳細的測量記錄
- 整理校測后的測量數據，作為下一層鋼柱吊裝校正及焊接的預控數據
- 形成完整的測控檔案，用于質量跟蹤
常見問題
鋼柱豎直度偏差多少時需要調整？
建筑規范對鋼柱豎直度有明確要求，通常高層建筑鋼柱豎直度偏差應控制在1/500以內（例如50米高的柱子偏差不超過100mm）。具體標準應參照《鋼結構工程施工質量驗收規范》GB50205。
為什么要預留焊接變形值？
鋼材在焊接時會發生熱膨脹和冷卻收縮，這種變形是不可避免的。預留足夠的變形量，可以確保焊接后結構的最終位置符合設計要求，避免焊接完成后出現尺寸超差。
鋼梁安裝中何時進行復測？
復測應在以下關鍵節點進行：高強螺栓緊固后、焊接完成后、上層構件吊裝前。每一次復測的數據都是下一步施工的控制基準。
小結
鋼梁鋼柱的尺寸精度控制是多步驟、全過程的工作。從加工測量、豎直度校正、梁柱連接到焊接復測，每個環節都需要嚴格的測控和完整的記錄。江蘇杰達鋼結構工程有限公司在鋼梁鋼柱加工方面（現有加工費800-1300元/噸）和安裝測控方面積累了豐富的經驗，采用專業的測量儀器和工藝，也支持來料加工，為客戶提供精確可靠的鋼結構產品。如有鋼結構加工或安裝需求，歡迎咨詢。
