南通糧庫烘干房拱形屋頂工程
本文介紹的是位于江蘇南通如皋丁堰的糧庫罩棚項目，涵蓋鋼結構屋面施工細節與實際使用情況。
工程名稱：江蘇南通如皋丁堰糧庫工程
建設單位：江蘇南通如皋丁堰糧食儲備庫
施工單位：江蘇杰達鋼結構工程有限公司
工程地點：江蘇省南通市丁堰鎮
施工時間：2019年10月
工程面積：2500㎡
項目施工概況
本項目是為如皋丁堰糧食儲備庫建設的倉間罩棚工程，屋頂采用寶鋼彩涂卷，材質厚度為1.0mm，顏色為乳白色，具備良好的耐腐蝕性能與穩定性。
所用彩鋼瓦型號為610型，單片寬度914mm，強度等級為TS280GD-Z，山墻兩端采用白色包邊進行封閉處理，美觀且防護性良好。
整個鋼結構部分由江蘇杰達鋼結構公司負責設計、加工與安裝，現場施工期間嚴格控制誤差，確保每一根構件都精準對位。
施工細節展示

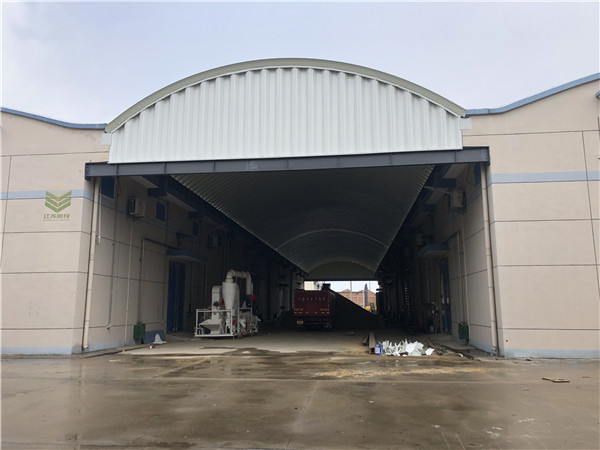

在完成罩棚主體后，山墻部位設置了400*300的橫梁作為墻面支撐結構，并在其上方安裝乳白色彩鋼墻面瓦，為整個建筑輪廓提供清晰支撐。

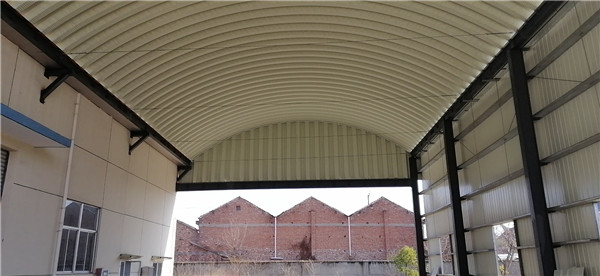

在烘干房結構中，共布設了5根鋼柱，架設7路C型鋼結構系統，并使用M12規格拉鎖進行穩定連接。墻面拉條布置完成后，進行了840型邊瓦安裝，提升整體風壓抗性。
拱形屋頂結構說明

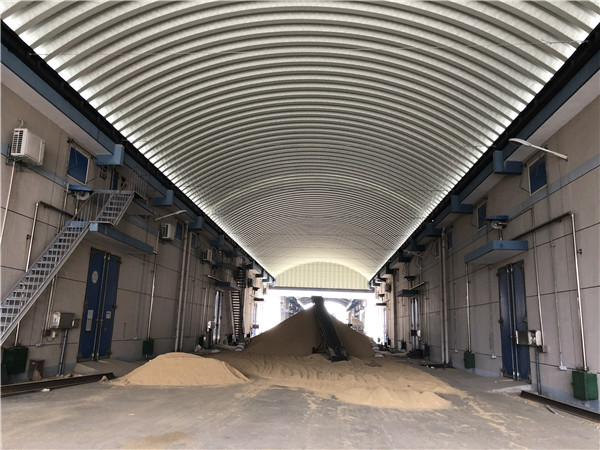

烘干房完工后迅速投入使用，有效應對突發降雨天氣。在雨天無法及時卸糧時，工作人員立即將糧食轉移至烘干房內側，避免損耗。
拱形屋頂?shù)慕Y(jié)構設計跨度為15米，為確保其長期穩定運行，承重的H型鋼結構被安裝于混凝土牛腿之上，并加設鋼絲繩以降低水平推力，確保結構在長期使用中的穩定性。
關鍵詞要點總結
本工程在實際施工中重點體現了以下技術特征：寶鋼彩涂卷、610型壓瓦板、鋼絲拉鎖固定、C型鋼結構體系、H型鋼安裝于牛腿、拱形屋頂跨度設計。項目兼顧結構穩定與實用功能，適用于大面積糧食儲備庫建設。
