拱形屋頂設計參數與跨度板厚對照

拱形屋頂?shù)脑O(shè)計需要根據建筑跨度、荷載要求等因素確定合適的板材厚度和結構參數。江蘇杰達鋼結構工程有限公司為不同跨度的建筑項目提供了經過驗證的技術參數對照表，幫助業主和設計人員快速確定優良方案。

拱形屋頂跨度與板厚對照

根據建筑跨度選擇合適的板厚，是保證拱形屋頂安全性和經濟性的重要步驟。以下對照表列出了不同跨度范圍所對應的推薦板厚：

跨度	m	6~10	8~13	10~18	15~20	18~21	22~24	24~27	28~32
板厚	mm	0.6	0.7	0.8	0.9	1	1.1	1.2	1.3

注：表中數據為推薦范圍，具體選擇需根據當?shù)仫L(fēng)載、雪載等實際條件經過詳細計算確定。

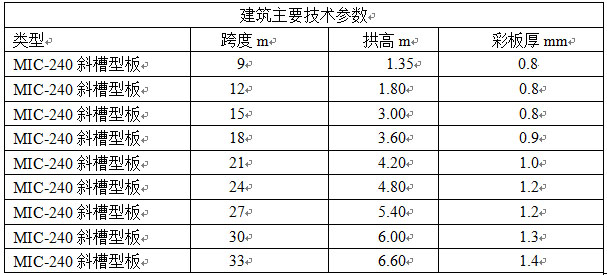

矢跨比與結構參數對照

矢跨比是決定拱形屋頂結構形態的重要參數，通常取值0.18-0.2。不同的跨度對應不同的拱高、板厚和受力參數，如下表所示：

跨度	矢跨比	拱高	板厚	水平力t/m	垂直力t/m
12	0.18	1.8	0.8	0.445	0.324
15	0.2	3.0	0.8	0.490	0.412
18	0.2	3.6	0.9	0.542	0.454
21	0.2	4.2	1.0	0.659	0.553
24	0.2	4.8	1.1	0.783	0.682
27	0.2	5.4	1.2	0.902	0.750
30	0.2	6.0	1.3	1.038	0.873
33	0.2	6.6	1.35	1.142	0.960

表中數據說明：

• 跨度：建筑屋面的跨越寬度
• 矢跨比：拱高與跨度的比值，影響拱形曲線的形態
• 拱高：從檐口到拱頂?shù)拇怪本嚯x
• 水平力：拱端支座處的水平推力
• 垂直力：拱端支座處的垂直反力

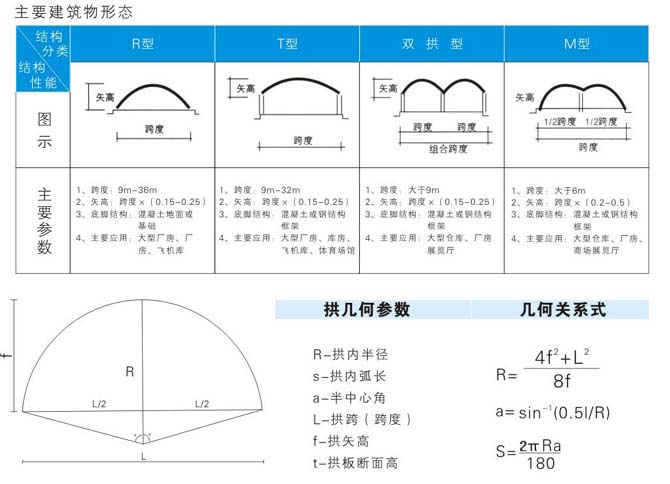

拱形屋頂?shù)闹饕ㄖ螒B(tài)

拱形屋頂可采用多種建筑形態，包括：

• 單拱形：最基本的形態，適用于簡單的建筑結構
• 梯形雙拱：中間高度不同，適用于要求建筑分層的場合
• 鋸齒形多拱：多個拱形結合，增加采光面積
• 混合型：拱形與直墻結合，增加建筑的靈活性

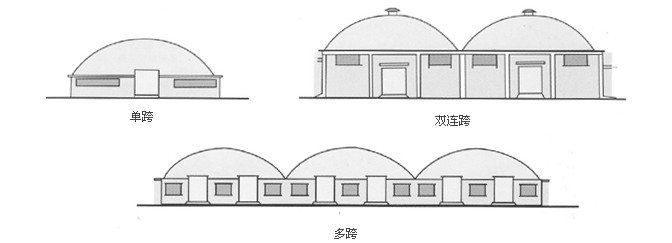

單跨、雙跨、多連跨拱形屋頂

根據建筑功能和空間需求，拱形屋頂可采用不同的跨越方式：

• 單跨拱形：一個跨度，結構簡單，施工快速
• 雙跨拱形：兩個相鄰跨度，適用于較大的建筑面積
• 多連跨拱形：三個或以上連續跨度，提供大面積的統一空間

常見問題

跨度6米應該選用什么板厚？

根據跨度與板厚對照表，6-10米跨度應選用0.6毫米板厚。但具體選擇還需考慮當?shù)氐娘L(fēng)載、雪載等因素，經過詳細計算后才能最終確定。

矢跨比為什么不能隨意選擇？

矢跨比影響拱形的曲線形態和受力特性。比值過小會增加水平推力，對支座要求高；比值過大會增加拱高，可能影響建筑使用。一般取0.18-0.2是在強度、安全、經濟之間的優良平衡。

拱端的水平力和垂直力有什么作用？

這兩個力值用于計算拱端支座的受力和基礎的設計。水平力決定了支座的水平約束方式，垂直力用于計算基礎的承載能力。這兩個參數直接影響整個建筑的安全和經濟性。

小結

拱形屋頂?shù)脑O(shè)計參數需要根據建筑跨度、地域氣候條件、荷載要求等因素綜合確定。江蘇杰達鋼結構工程有限公司擁有完整的技術參數數據庫和設計計算能力，能夠為不同規模的項目提供準確可靠的參數指導。無論是小跨度的簡易廠房還是大跨度的倉儲建筑，公司都能根據客戶需求提供優良的技術方案，確保建筑安全、經濟、美觀。
