連云港九遷制造鋼梁加工_重型機械配件生產(chǎn)
連云港九遷制造有限公司是專業(yè)的重型機械配件制造商，主要生產(chǎn)挖掘機、裝載機等工程機械的結(jié)構(gòu)件和支撐梁體。江蘇杰達鋼結(jié)構(gòu)工程有限公司與其長期合作，為其提供高強度鋼梁的設(shè)計加工服務(wù)。
重型機械對鋼梁的嚴(yán)苛要求
工程機械在惡劣的工地環(huán)境中高頻率使用，梁體承受頻繁的沖擊、振動、扭轉(zhuǎn)應(yīng)力。挖掘機的挖斗每秒可循環(huán)5-10次，裝載機的鏟斗可能承受10倍重力的沖擊。這要求鋼梁不僅強度高，更要有出色的抗疲勞性和耐磨損性能。連云港九遷的鋼梁應(yīng)用環(huán)境包括高溫、高濕、鹽霧、粉塵等，對防腐性能要求同樣嚴(yán)格。
工程機械鋼梁的材料與設(shè)計
該項目的鋼梁采用以下方案，滿足工程機械的苛刻需求：
- 采用Q460C或Q550B等高強度鋼，抗拉強度460-550MPa，屈服強度360-440MPa
- 梁體采用箱形截面，內(nèi)設(shè)多層腹板加強筋，增加抗扭剛度
- 關(guān)鍵連接處采用更厚的鋼板（25-30mm），防止連接點失效
- 設(shè)計時充分考慮應(yīng)力集中，圓角半徑≥3mm，避免應(yīng)力尖峰
- 鉆孔采用精密加工，孔位偏差≤1mm，螺栓連接承載無偏心
- 表面處理采用耐候鋼或防護涂料，戶外防護年限≥10年

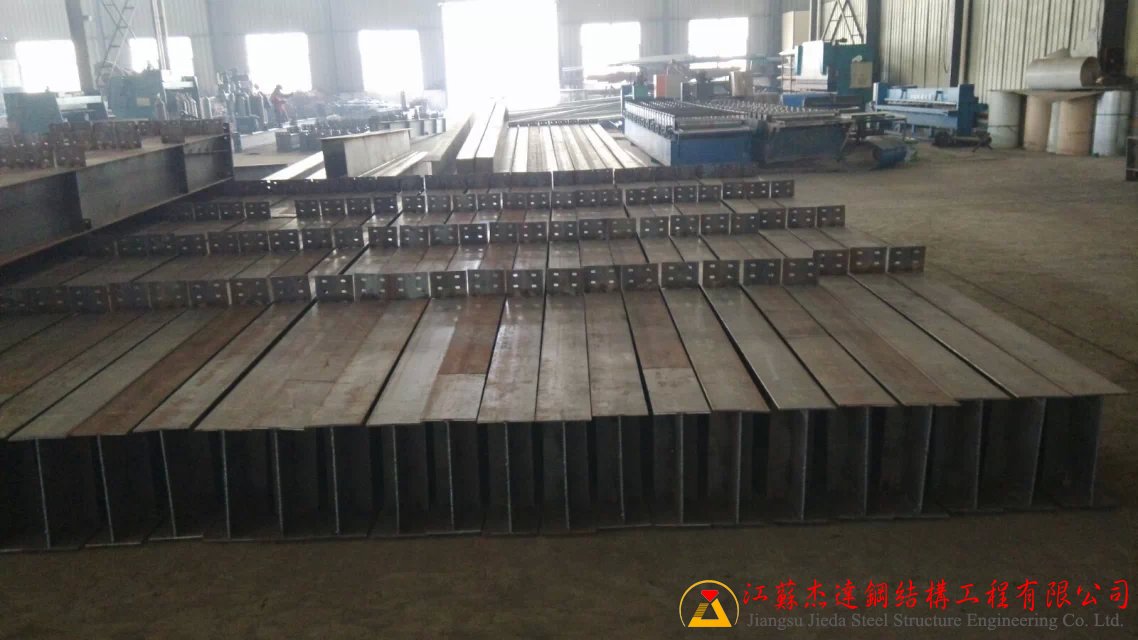

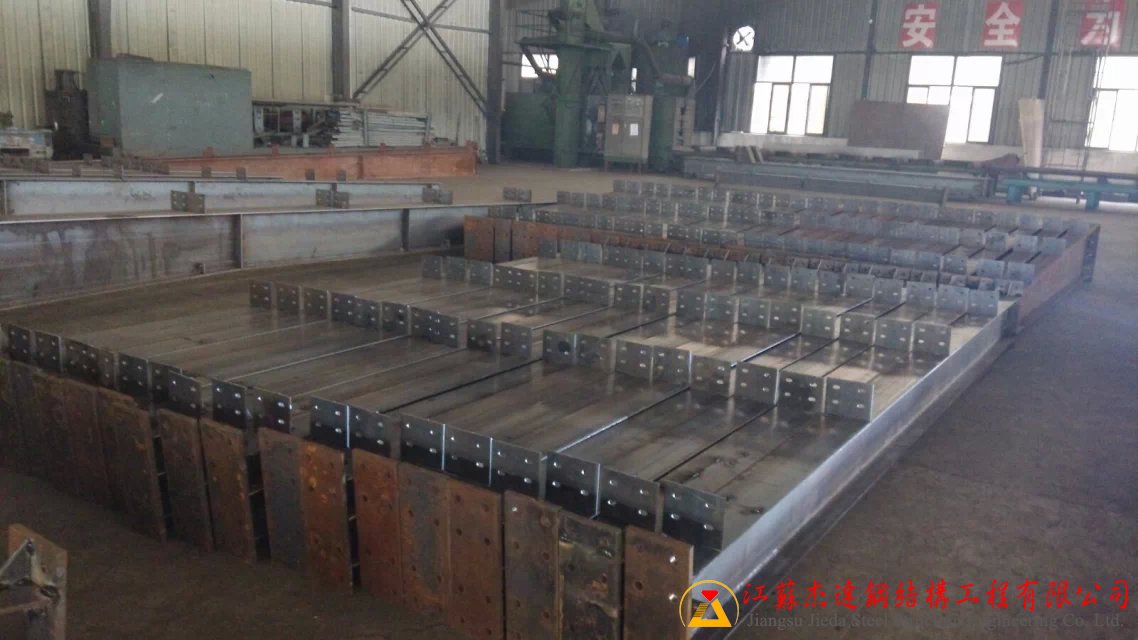

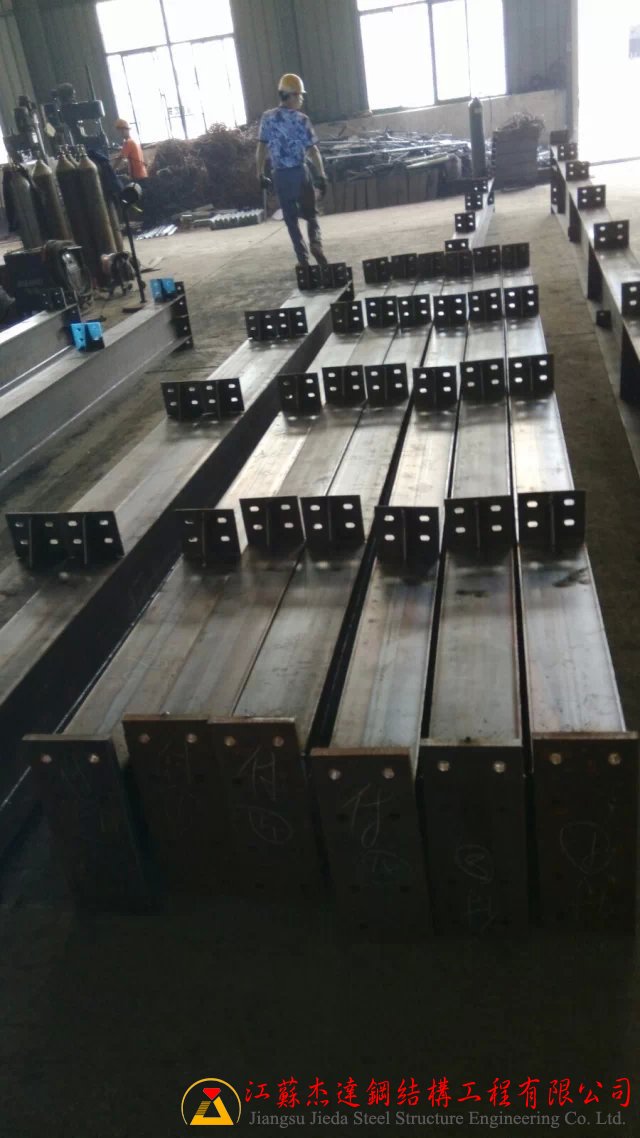

高強度鋼梁的加工工藝
高強度鋼（460級以上）的焊接和加工難度遠高于普通鋼。江蘇杰達采用了以下專項工藝：
- 材料選擇：嚴(yán)格選用合格證齊全的優(yōu)質(zhì)高強鋼，確?；瘜W(xué)成分達標(biāo)
- 焊前預(yù)熱：焊接前將被焊區(qū)域預(yù)熱至150-250℃，減少淬硬組織產(chǎn)生
- 低氫焊條：采用低氫焊條，焊條存放在50℃的干燥箱內(nèi)，使用前提出30分鐘烘干
- 焊接速度：降低焊接速度，確保焊融合充分，焊縫金屬結(jié)晶良好
- 分層焊接：厚度超過15mm的焊縫采用多層焊接，每層厚度3-5mm
- 焊后冷卻：焊接完成后用石棉布緩冷，不能急速冷卻，防止馬氏體硬化
焊縫質(zhì)量與可靠性驗證
高強度鋼梁焊縫質(zhì)量直接關(guān)系到工程機械的安全。江蘇杰達對焊縫進行了多層次驗證：
- 目視檢查：焊縫外觀光潔，無裂紋、氣孔、飛濺、夾渣等明顯缺陷
- 超聲波探傷：100%覆蓋率，檢出缺陷尺寸≥2mm，等級不低于GB/T 12605 II級
- 磁粉檢驗：對疲勞關(guān)鍵部位進行磁粉檢驗，檢出微小裂紋
- 強度試驗：從焊縫取樣進行拉伸、彎曲試驗，驗證焊縫強度不低于母材
- 沖擊試驗：在-20℃低溫下進行沖擊試驗，驗證焊縫韌性
- 疲勞試驗：對關(guān)鍵零件進行疲勞試驗，驗證10萬次循環(huán)應(yīng)力下的可靠性
常見問題解答
為什么工程機械鋼梁要用高強度鋼而不是普通鋼？
普通Q235鋼的屈服強度僅235MPa，應(yīng)用于沖擊環(huán)境時容易產(chǎn)生塑性變形和裂紋。高強度Q460鋼的屈服強度460MPa，同樣應(yīng)力下?lián)隙雀?，抗疲勞性能提?0倍以上。雖然高強鋼成本高15-20%，但由于自重輕，整機能耗和可靠性優(yōu)勢明顯，總體成本反而更低。
焊接高強鋼為什么要預(yù)熱？
高強鋼冷卻速度快，焊縫周邊容易形成馬氏體等硬脆組織。預(yù)熱到150-250℃可以減緩冷卻速度，使金屬組織以貝氏體形式析出，保持韌性。同時預(yù)熱釋放了鋼材本身的冷加工應(yīng)力，降低焊接應(yīng)力的疊加效應(yīng)，大大減少冷裂紋的風(fēng)險。
為什么要進行疲勞試驗？
工程機械工作環(huán)境是高頻率循環(huán)應(yīng)力，每天可能經(jīng)歷數(shù)萬次應(yīng)力循環(huán)。疲勞試驗通過模擬實際使用條件，找出結(jié)構(gòu)中的薄弱環(huán)節(jié)。在實驗室發(fā)現(xiàn)并改進，可以避免產(chǎn)品在客戶手中發(fā)生突然斷裂，造成安全事故和聲譽損失。
小結(jié)
連云港九遷制造的高強鋼梁加工項目充分展示了江蘇杰達鋼結(jié)構(gòu)工程有限公司在重型機械領(lǐng)域的技術(shù)實力。從高強鋼材的選用、焊接工藝的精細控制，到焊縫質(zhì)量的多層驗證，我們?yōu)楣こ虣C械制造商提供了堅實可靠的梁體支撐。如果您從事重型機械、工程車輛或其他極限工況應(yīng)用領(lǐng)域，需要高強度、高可靠性的鋼梁產(chǎn)品，歡迎與江蘇杰達合作，我們致力于用安全可靠的鋼結(jié)構(gòu)產(chǎn)品支撐您的發(fā)展。
