鹽城新灘工業中心桁架加工_工業園區鋼結構
鹽城新灘工業鄰里中心是大型工業園區綜合體，擁有多棟生產廠房和公用設施。其屋頂和跨越通道采用大型空間桁架結構承重，江蘇杰達鋼結構工程有限公司為其提供了設計、制造、安裝的全鏈條服務。
空間桁架在工業建筑中的應用
桁架是由多根構件通過銷軸或焊接連接而成的平面或空間結構。相比實心梁，桁架具有重量輕、跨度大、剛度高的優勢。工業園區的屋頂通常需要10-30米的無柱空間來容納生產線，桁架是理想的解決方案。新灘工業中心采用的是空間桁架（三角形、四棱錐形截面），既能承載屋面自重和雪荷載，又能承載工業設備的吊裝荷載。
空間桁架的結構設計
該項目的桁架采用了以下設計方案，充分利用幾何穩定性原理：
- 采用Q345B鋼材，強度等級345MPa，焊接性能和可塑性好
- 桿件截面采用圓管或方管，直徑/厚度比控制在20-30，提高承載力
- 桁架跨度15-25米，高度2-3米，采用四棱錐形或三角形截面
- 節點采用焊接連接或螺栓連接，桿件在節點處交匯無偏心
- 上弦桿和下弦桿采用較大截面管材，腹桿采用較小截面
- 采用高強防銹涂料系統，防護等級C5-M，防護年限≥15年

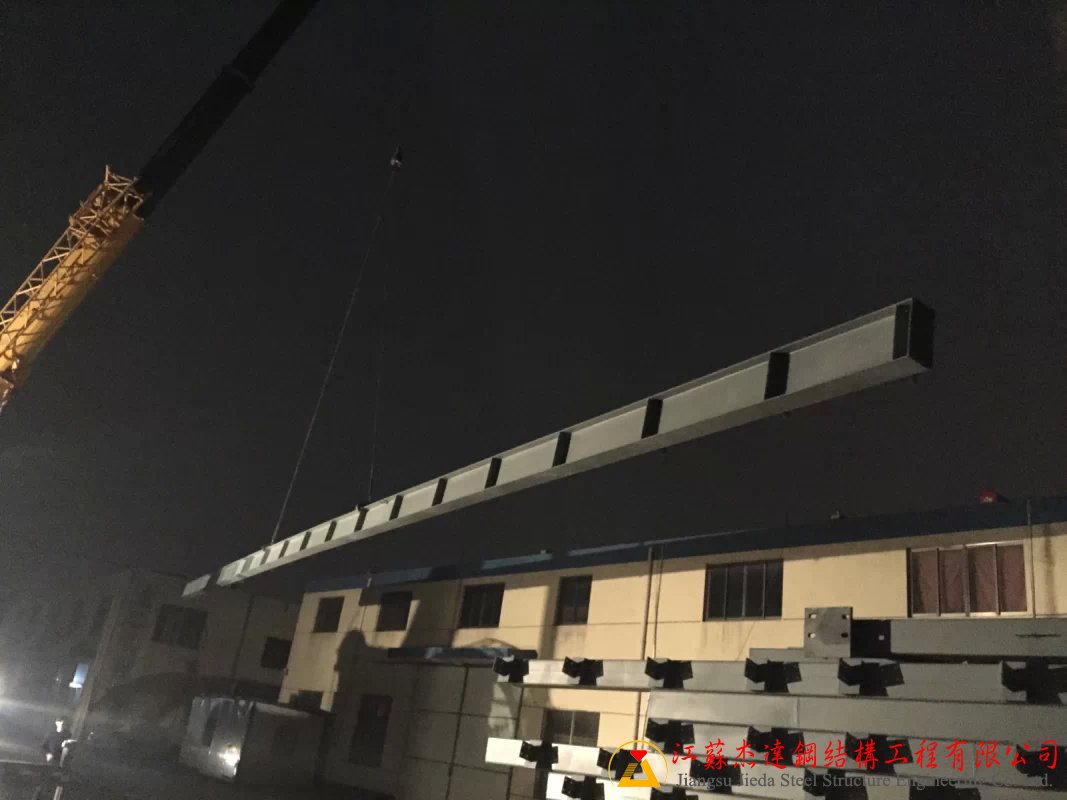

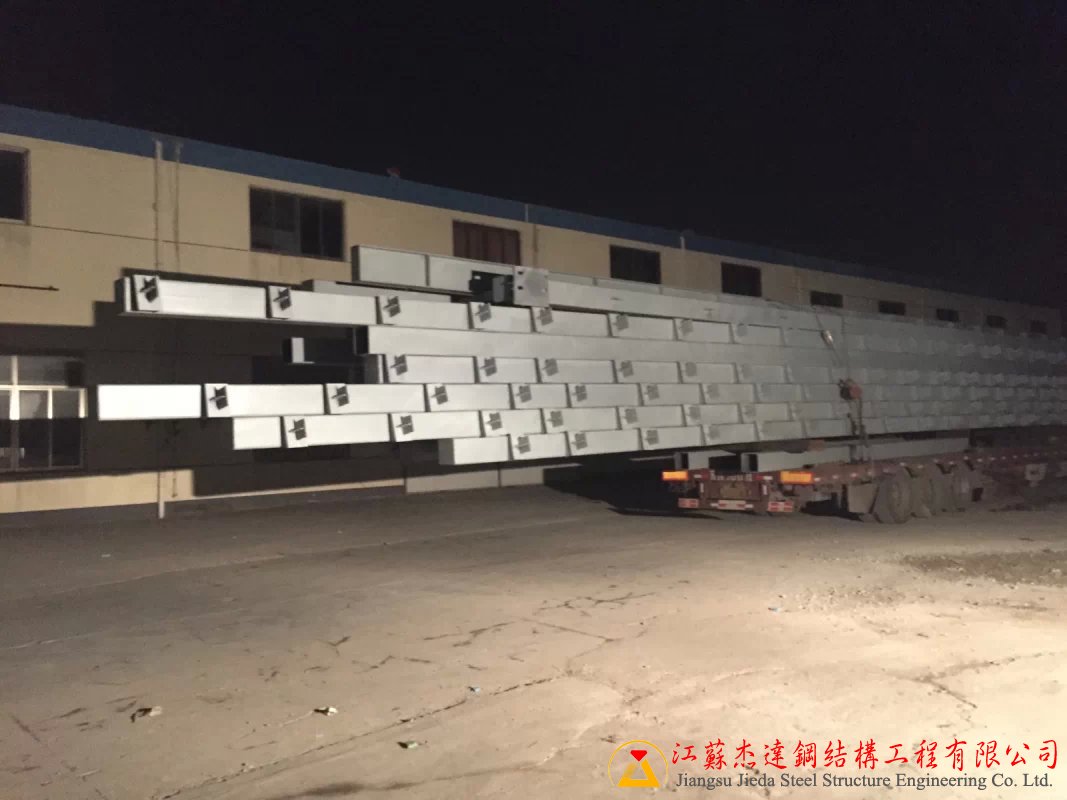

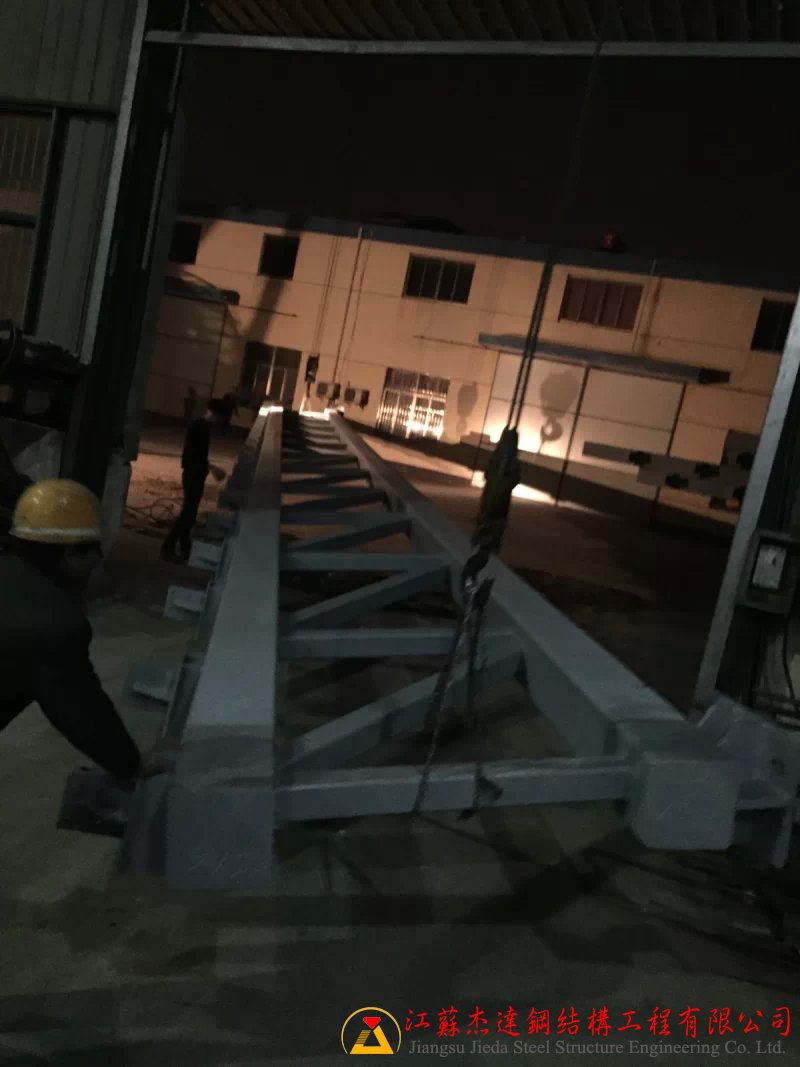

桁架節點的制造與焊接
桁架的關鍵在于節點設計和制造。新灘工業中心項目的節點制造特點：
- 節點板設計：根據節點受力特點，設計承重節點板和分散應力的加強板
- 孔位加工：采用數控鉆床精密鉆孔，孔徑誤差±0.5mm，保證螺栓安裝精度
- 焊接工藝：節點焊接采用多位置焊接，焊接順序從中心向外分散
- 焊前準備：清除油污和銹跡，確保焊接界面干凈，焊接質量穩定
- 焊接材料：采用強度等級匹配的焊條或焊絲，確保焊縫強度與母材相當
- 焊后檢驗：目視檢查、超聲波探傷、打磨打光，確保焊縫質量
桁架的剛度和穩定性驗證
大跨度桁架最怕的是變形過大導致失穩。江蘇杰達對該項目進行了以下剛度驗證：
- 有限元分析（FEA）：建立三維模型，計算桿件應力分布和節點變形
- 應力檢查：最大應力不超過鋼材屈服強度的85%，留有安全系數
- 撓度計算：跨中撓度控制在L/250以內，確保屋頂不出現下沉現象
- 穩定性校核：對受壓桿件進行穩定性檢查，確保不會發生屈曲失穩
- 風力影響：考慮橫風荷載，進行側向穩定性分析
- 地震作用：按照GB 50007規范，考慮地震動力學影響
常見問題解答
為什么大跨度屋頂采用桁架而不是實心梁？
同樣的跨度和荷載條件下，桁架自重僅為實心梁的1/3左右。對于20米跨的屋頂，實心梁截面高度需要1.5米以上，而桁架僅需2-3米的高度。輕質意味著基礎投資少、安裝便捷、運營能耗低。從經濟性和施工便利性考慮，大跨度結構幾乎都采用桁架。
桁架為什么要進行有限元分析（FEA）？
桁架有數十根桿件、數十個節點，桿件之間的受力傳遞非常復雜。有限元分析將結構離散為數千個單元，通過數值計算精確得出每個位置的應力和變形。這樣可以提前發現薄弱部位，優化設計，避免現場焊接后才發現問題導致返工。
為什么桁架節點要采用螺栓連接而不全焊？
全焊接節點雖然強度高，但焊接應力集中，容易產生疲勞裂紋。螺栓連接可以拆卸維修，便于現場調整。對于受力相對簡單的腹桿，螺栓連接足以滿足強度要求，同時成本降低20-30%。重要節點采用螺栓或螺栓+焊接的混合方案，經濟性和安全性兼顧。
小結
鹽城新灘工業鄰里中心的空間桁架加工項目展示了江蘇杰達鋼結構工程有限公司在大型工業建筑領域的設計制造能力。從結構優化設計、精密節點制造、焊接質量控制到剛度穩定性驗證，我們?yōu)楣I(yè)園區提供了安全可靠的屋頂支撐系統。如果您正在規劃大型工業廠房、物流倉儲、展覽中心等建筑，需要大跨度的空間桁架結構，歡迎與江蘇杰達合作，我們致力于用創新的鋼結構設計和精細的制造工藝，為您的項目添磚加瓦。
