鋼梁加工工藝流程與結構設計方案
鋼梁加工是鋼結構制造的重要工藝，涉及多種結構形式和加工方法。江蘇杰達鋼結構工程有限公司在多年的生產實踐中，形成了一套完整的鋼梁加工工藝體系，包括型鋼梁、組合梁、蜂窩梁等多種設計方案。

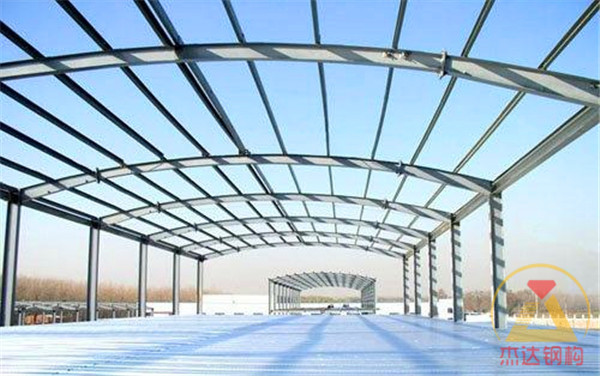

鋼梁結構分類與設計選擇
根據使用要求和經濟性能，鋼梁可分為型鋼梁、組合梁和蜂窩梁等多種結構形式，各有其適用范圍和技術特點。
型鋼梁的特點
- 用熱軋成型的工字鋼或槽鋼制成
- 輕型梁可采用冷彎成型的Z型鋼和槽鋼
- 加工簡單、造價較經濟
- 截面尺寸受規格限制，不能自由設計
- 荷載和跨度大時需采用組合梁

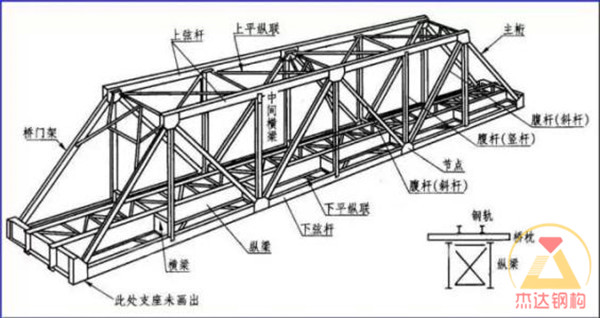

組合梁的特點

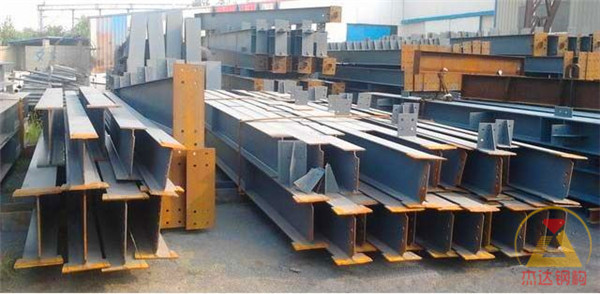

- 由鋼板或型鋼焊接或鉚接而成
- 常用的焊接組合梁為工形截面和箱形截面
- 箱形截面具有較大的抗彎剛度和抗扭剛度
- 適用于有側向荷載和抗扭要求高的情況
- 梁高受限制時采用箱形截面
蜂窩梁的設計與優勢
杰達鋼梁加工中的蜂窩梁是一種特殊型式的組合梁，由軋制工字鋼經火焰切割后再錯位焊接，焊接后梁高大于原工字鋼（增加六角形孔高的一半），從而提高了梁的承載能力和抗彎剛度。由于腹板上有形似蜂窩的六角形孔，故名蜂窩梁。
蜂窩梁的優勢
- 承載能力強：梁高增加，截面模量增大
- 自重較輕：腹板開孔后自重減少
- 經濟性好：在滿足強度剛度要求下用鋼量省
- 通風效果好：六角形孔便于管線穿越
- 加工工藝成熟：火焰切割精度高

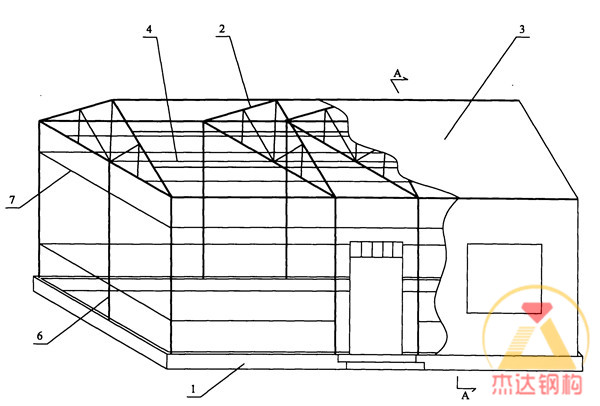

鋼梁截面設計計算
鋼梁截面的大小都須經計算確定，并滿足強度、整體穩定和剛度三個主要要求。前兩個保證鋼梁在使用中的安全，后者保證不會產生過大的變形以利正常使用。
強度設計要求
- 抗彎強度：邊緣纖維應力不超過屈服點
- 抗剪強度：剪力由腹板承受，剪應力應滿足規范
- 局部壓強度：受集中荷載處腹板應有足夠承壓能力
- 連接強度：焊縫、螺栓連接強度應滿足要求
剛度和穩定性要求
- 撓度限制：梁的最大豎向位移不應超過規范值
- 整體穩定：防止側扭屈曲發生
- 局部穩定：防止翼緣和腹板失穩
- 應力驗算：綜合考慮各種應力組合

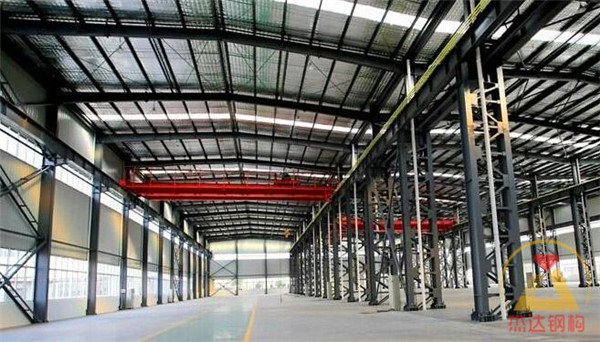

鋼梁焊接與加勁肋設計

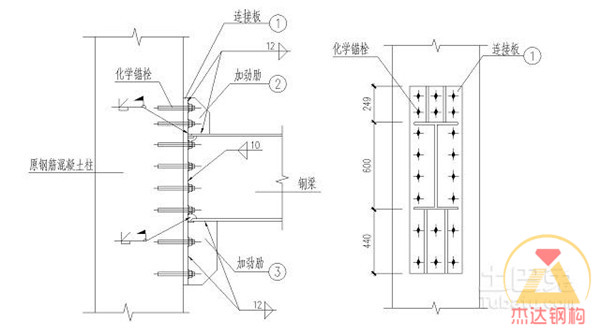

組合梁的焊接質量直接影響鋼梁的承載能力。焊在腹板兩側用以防止腹板喪失局部穩定的條形鋼板稱為加勁肋，分為中間加勁肋和支承加勁肋。
中間加勁肋
- 橫向加勁肋：增強腹板抵抗剪切局部屈曲能力
- 縱向加勁肋：增強腹板抵抗彎曲壓應力屈曲能力
- 間距由腹板高厚比和板中應力經計算確定
- 截面應有足夠的剛度
支承加勁肋
- 設置于梁的支座處和固定集中荷載處
- 傳遞梁所受的集中力
- 改善腹板在豎向壓力下的工作性能
- 端部應有足夠的承壓面積
鋼梁拼接與制孔工藝
限于運輸條件，在工廠將梁分段制成，運至工地再拼接成整體，稱工地拼接。拼接時應保證梁的強度不被削弱和變形的連續性。
拼接方法
- 工廠拼接：因鋼材尺寸不足而接長或加寬
- 工地拼接：限于運輸條件的分段拼接
- 坡口對焊：常用的拼接方法，省工省料
- 高強螺栓連接：提高拼接質量和動力性能
制孔精度要求
- 孔徑公差：0～+0.7mm
- 孔距公差：相鄰孔距±0.35mm
- 極邊孔距：±0.8mm
- 孔群中心線偏移：≤1.5mm
常見問題
什么情況下應選擇組合梁而不是型鋼梁？
當荷載和跨度較大，采用型鋼截面不能滿足強度、剛度或穩定要求時，應選擇組合梁。組合梁可根據實際需要設計截面尺寸，更經濟有效。
蜂窩梁與普通工字鋼梁相比有什么優勢？
蜂窩梁通過在腹板上開孔，在保證強度剛度的前提下，減少了自重，節省了鋼材。同時，孔洞便于管線穿越，提高了建筑的實用性。
為什么要進行焊接工藝評定？
焊接工藝評定是確保焊接質量的關鍵。通過試驗驗證焊接參數、預熱溫度、層間溫度等，確保焊縫強度與母材相匹配，防止冷裂、熱裂等焊接缺陷。
小結
鋼梁加工涉及多個關鍵工藝環節，從設計計算、材料選擇、加工制造到安裝拼接，每個環節都直接影響最終的產品質量和使用安全。江蘇杰達鋼結構工程有限公司擁有完整的技術體系和豐富的工程經驗，能夠為各類工程提供從設計、加工到安裝的全方位專業服務。
