拱形屋頂穿墻預埋件施工工藝指南
本文介紹一種常見的穿墻預埋件施工方法，主要應用于倉間罩棚式的拱形屋頂安裝。該方法適用于原建筑設計時未考慮加蓋拱形屋頂罩棚的情況，施工單位需在原有墻體頂端放置預埋件，以確保新建罩棚的穩固。
穿墻預埋件的應用背景與設計原理
穿墻預埋件是一種連接結構，將拱形屋頂鋼結構與現有建筑墻體連接，提供可靠的承載和固定。穿墻預埋件通常沿墻體頂端均勻間隔布置，配合膨脹螺栓或化學螺栓加固固定。
這一工藝主要解決在原有建筑沒有預留預埋件情況下的施工需求，常見安裝位置包括水槽邊或圈梁部位。通過后期穿墻式預埋件的安裝，可以實現原建筑的改造升級，擴展建筑功能。
穿墻預埋件的結構設計
預埋件結構設計需要考慮以下關鍵要素：
- 預埋件與墻體的連接方式和接觸面積
- 膨脹螺栓或化學螺栓的數量和布置間距
- 預埋件與拱形屋頂支撐桿件的連接形式
- 承載荷載計算和安全系數驗證
預埋件設計便于后續螺栓固定，保證拱形屋頂?shù)陌踩B接和結構穩定性。
施工步驟詳解

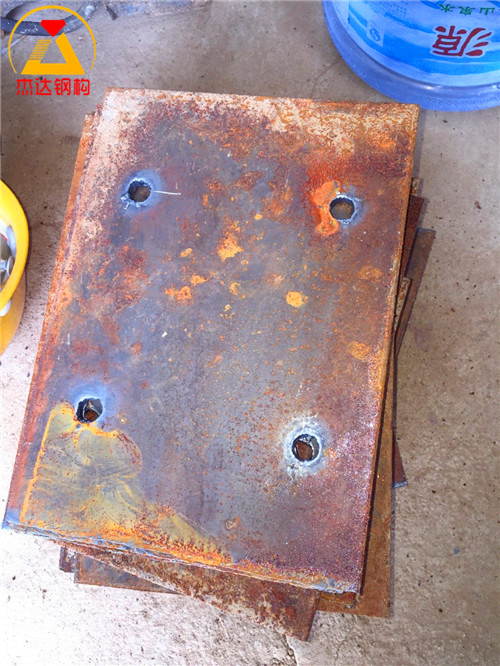

預埋件結構準備
首先需要確定預埋件的具體形式和規格，根據拱形屋頂?shù)慕Y(jié)構荷載和墻體條件進行設計。預埋件應采用優質鋼材制作，表面應進行防銹處理。
墻體頂端預埋件放置
隨后是在墻體頂端放置穿墻預埋件，需要注意預埋件位置的合理安排，通常沿墻體長度均勻間隔布置，間距一般為2-3米。預埋件位置的合理安排有利于提升整體結構穩定性，并使荷載分布均勻。
打孔與初步固定

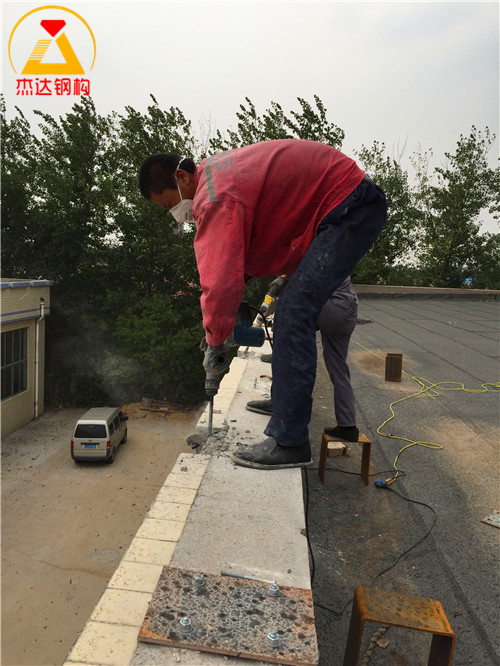

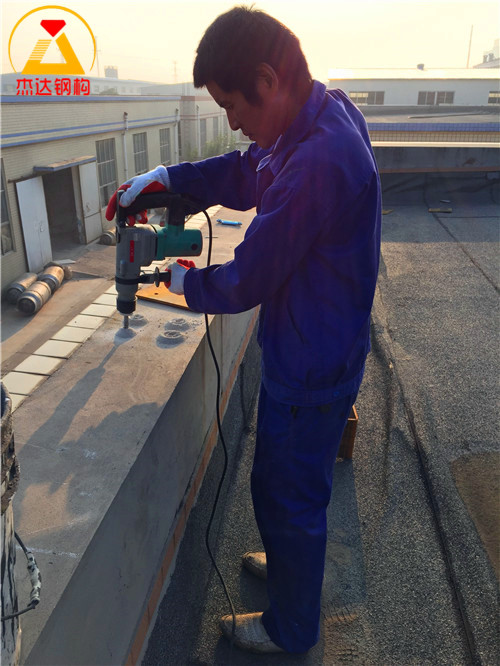

施工過程中，穿墻預埋件的位置需先打孔固定，確保預埋件與墻體的緊密結合。這一步驟對后續結構的穩固非常重要?？孜恍杈_定位，通常采用鉆沖擊鉆或水鉆進行打孔，孔徑應與膨脹螺栓規格相匹配。
墻體適應性處理

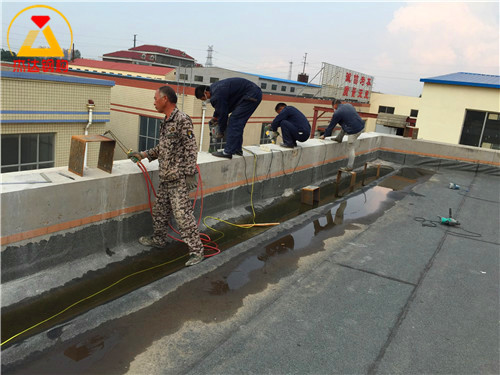

部分原有墻體會根據預埋件安裝需要進行適當拆除或開鑿，這一步能為預埋件的放置創造空間，并保證安裝效果。對于混凝土墻體，需要確認墻體厚度和強度等級，以滿足膨脹螺栓的固定要求。
螺栓最終固定
最后，施工團隊在墻體打孔安裝膨脹螺栓，進一步固定預埋件，確保拱形屋頂施工的穩固性和安全性。膨脹螺栓應選用規格合適、質量可靠的產品，安裝時應按規范進行，確保螺栓的擰緊力符合要求。
質量控制要點
穿墻預埋件施工的質量控制應重點關注以下方面：
- 預埋件位置的精確定位和均勻布置
- 墻體強度等級和厚度的驗證
- 膨脹螺栓的規格選擇和安裝擰緊力
- 預埋件與拱形屋頂支撐的連接可靠性
- 施工過程中的安全防護措施
常見問題解答
Q：穿墻預埋件間距多少為宜？
A：通常根據拱形屋頂?shù)目缍群秃奢d計算確定，一般間距為2-3米。間距太大會導致預埋件間的荷載集中，太小則會增加成本和施工難度。
Q：膨脹螺栓與化學螺栓有什么區別？
A：膨脹螺栓適合混凝土墻體，通過膨脹力固定；化學螺栓使用化學膠固定，適合強度等級較低的墻體或有裂紋的墻體，固定強度更可靠。
Q：原有建筑墻體強度不足時如何處理？
A：可采用加厚墻體或增加預埋件數量的方式；也可考慮使用化學螺栓以提高固定可靠性；或進行專項結構設計驗證。
小結
穿墻預埋件是改造現有建筑加蓋拱形屋頂罩棚的關鍵構件。江蘇杰達鋼結構工程有限公司在山東濰坊馳騁實業有限公司倉間罩棚等多個項目中，成功應用了穿墻預埋件施工工藝，通過精細化的設計和規范化的施工，確保了拱形屋頂與原建筑的可靠連接，滿足了安全和使用要求。
