拱形屋頂預埋件尺寸與設計參考

本文介紹一種適用于拱形屋頂結構施工的預埋件設計與尺寸參數。這套預埋件曾應用于安徽安天食品集團廠房建設項目中，具有代表性和實用性，為類似工程提供了可靠的設計參考。

拱形屋頂結構中的預埋件作用

在大型無梁結構的屋頂施工過程中，預埋件的合理設計與精確安裝直接關系到屋面的整體穩固性與后期連接的牢固度。預埋件是連接混凝土結構與鋼結構的關鍵構件，其性能直接影響拱形屋頂系統的長期使用安全。

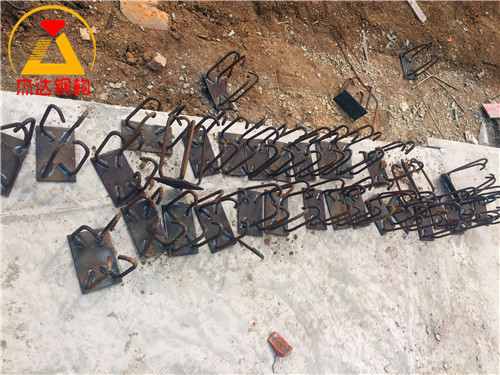

江蘇杰達鋼結構工程有限公司在2016年為30米大跨度拱形結構項目設計了如下預埋件方案。該預埋件主要被均勻布置于圈梁內部，安裝間距為50厘米，可有效提升結構的受力均勻性與整體穩定性能。

預埋件關鍵尺寸參數

為了滿足拱形屋頂?shù)慕Y構要求，該預埋件在設計過程中充分考慮了力學性能和施工便捷性，其關鍵尺寸參數設計如下：

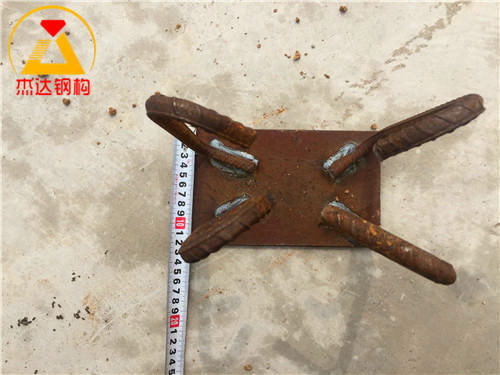

寬度參數

預埋件整體寬度為120mm，這是確保連接牢固的基礎數據，適配常規鋼結構焊接或螺栓連接方式。120mm的寬度既能提供足夠的連接面積，又不會過度增加預埋件重量和成本。

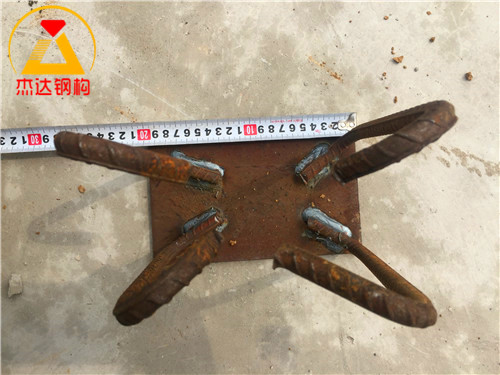

長度參數

長度設置為200mm，有利于深入混凝土結構中，提升錨固效果。較長的預埋件在混凝土中有更大的接觸面積，使得拔出力更強，能夠更好地承載拱形屋頂傳來的拉力。

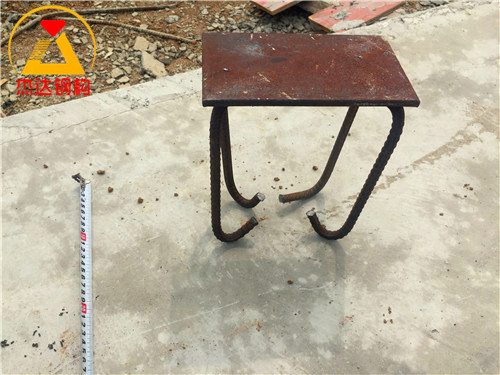

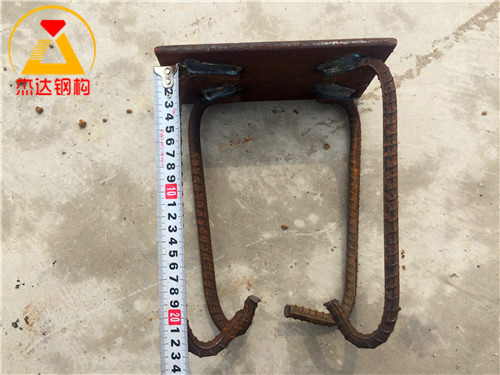

高度參數

預埋件高度為250mm，可滿足拱形結構屋面上下夾持或連接的厚度要求。這個高度設計考慮了鋼構支撐的厚度和連接螺栓或焊接的空間需求。

結構設計與安裝方式

通過結構設計視圖的觀察，可以更直觀地理解該拱形屋頂預埋件的結構形態與安裝方式。該預埋件設計簡潔、受力明確，適用于大跨度、無梁拱形建筑場景。

施工安裝要點

預埋件的成功安裝需要注意以下幾個關鍵步驟：

• 位置定位：根據設計圖紙精確定位預埋件位置，均勻間距50cm
• 混凝土澆筑前固定：預埋件應在混凝土澆筑前牢固固定，防止?jié)仓^程中移位
• 與圈梁配合：預埋件應充分嵌入圈梁內部，深度不少于200mm
• 焊接面清理：預埋件與鋼結構連接面應清理干凈，為焊接或螺栓連接做好準備
• 檢驗驗收：混凝土養護后，檢查預埋件位置和牢固度，確保符合設計要求

應用價值與工程意義

該類型預埋件已經在多個拱形屋頂項目中投入使用，具有以下優勢：

• 安裝便捷：標準化設計，便于工廠加工和現場安裝
• 結構安全：經過多個工程驗證，承載力和穩定性可靠
• 對接可靠：與拱形屋頂支撐系統的連接牢固
• 維護便利：為后期檢修與維護預留了充足的連接空間

常見問題解答

Q：預埋件間距為什么設置為50cm？

A：50cm間距是在承載力和施工成本之間的優化選擇。該間距能保證荷載均勻分布，避免單點受力過大；同時也避免了間距過小導致的浪費。對于不同跨度的項目可適當調整。

Q：預埋件的120mm寬度是否適用于所有項目？

A：這個寬度設計適用于中等規模的拱形屋頂項目。對于特別大跨度或重載的項目，可增加寬度至150-200mm；對于較小項目，可減小至100mm。需根據具體結構計算確定。

Q：預埋件如何與鋼結構連接？

A：可采用焊接或螺栓連接兩種方式。焊接強度更高，適合動荷載；螺栓連接便于拆卸維修，適合需要檢修的項目。具體選擇需根據工程需求確定。

小結

拱形屋頂預埋件的合理設計和精確安裝是確保整個鋼結構系統安全穩固的基礎。江蘇杰達鋼結構工程有限公司基于多年工程經驗，設計的這套預埋件方案已在包括安徽安天食品集團在內的多個項目中得到應用驗證，為各類拱形屋頂工程提供了可靠的設計依據和施工參考。在今后的工程中，可根據實際項目條件靈活調整尺寸參數，以適應更多樣化的建筑需求。
