拱形屋頂天溝托板焊接施工與防水設計
拱形屋頂天溝邊的托板焊接是倉儲建筑中的關鍵節點工藝，直接影響屋面的抗風、防滲等性能。江蘇杰達鋼結構在福建南平光澤直屬庫倉間罩棚項目中展示了精細的托板焊接工藝與防水設計方案。
拱形屋頂托板的結構功能與定制設計
拱形屋頂因其結構穩定、節省空間的優勢，逐漸應用于各類大型庫房工程。托板是專為拱形屋頂結構定制的連接部件，通過精準焊接固定在儲備庫的預埋件上，使得屋面與主體結構形成一體化連接，提升抗風、防滲等性能。
焊接節點工藝與強度設計

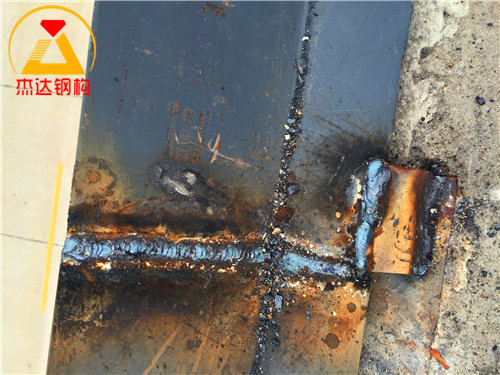

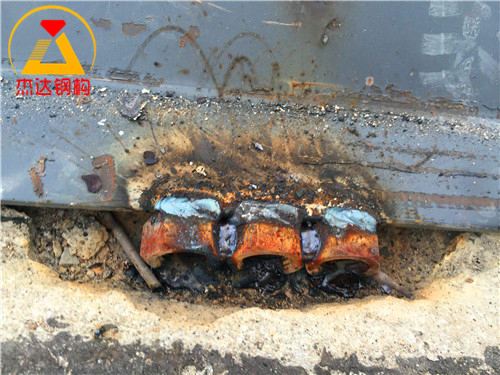

托板焊接節點的處理，直接關系到屋頂受力的傳遞與結構穩固。在施工現場，施工人員將托板與主梁通過多道焊縫進行連接，保證了連接處具備足夠的強度與延展性。為了適應不同角度的屋脊形變，焊接節點采用了多邊形接口設計，增加了受力接觸面，避免了集中應力造成的結構損傷。
三角支撐板與側向穩定性

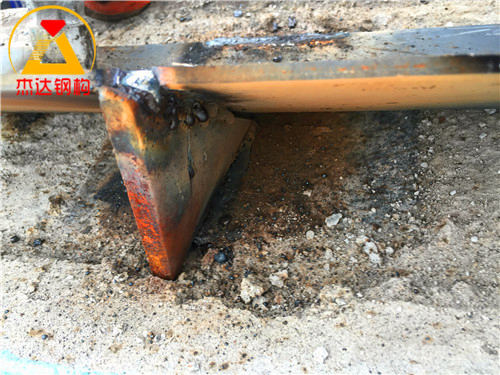

從托板背面可以清晰看到加裝的三角支撐板，其作用是增強托板與屋頂鋼材之間的穩定連接，防止側向滑移。此類結構在受風較強地區尤為重要。三角板通過多角度連接焊縫，增加支撐點數量，提高了整體抗彎強度。這種設計在多雨、高濕地區對防滲性能同樣起到了重要輔助作用。
填縫板密封與防水工藝
在托板安裝完成后，需對焊縫與連接縫隙進行填縫板處理，確保結構在雨季不會出現滲漏現象。此環節是提升倉儲防水性能的關鍵工藝之一。填縫板嚴密貼合托板邊緣，確保了連接處平整無翹邊，有效避免水汽侵入屋面內部。
對接焊縫處理與熱膨脹補償

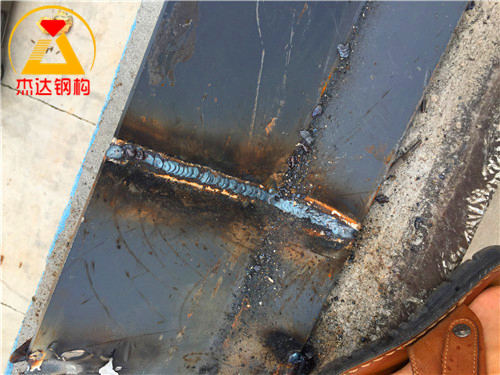

托板之間的對接焊縫，是保障多個結構段完整性的重要環節。焊縫處理精細，接縫平整，體現了鋼結構施工的高標準。施工人員使用多道焊接工藝，通過重疊與分段熔接等技術手段，提升了整體穩定性，并兼顧了熱膨脹與冷縮帶來的形變補償。
現場施工管理與材料控制
在施工現場，已經加工完成的托板整齊碼放，為后續安裝提供了高效的施工節奏。這種有序管理，不僅節省了施工時間，也降低了材料搬運中的損耗。
托板表面光潔、邊角齊整，顯示出工廠加工的高標準控制。在工地實景中也體現出良好的施工組織能力與現場管控水準。施工要點包括：
- 托板加工精度控制在±2mm以內，確?，F(xiàn)場安裝無誤差
- 焊前對所有接觸面進行清潔除銹處理
- 焊接采用分段焊接技術，控制焊接熱應力
- 焊后進行外觀檢查和必要的無損檢測
- 填縫板安裝前進行尺寸復核，確保密封效果
常見問題
為什么拱形屋頂?shù)奶鞙衔恢萌菀诐B漏？
天溝是水流匯聚點，托板與屋面的連接縫隙容易積水。通過采用多層防水設計和準確的坡度設置可以有效解決此問題。
三角支撐板的安裝有什么特殊要求？
三角板需要與托板和拱形屋頂主體焊接牢固，焊縫間距均勻，通常間距為150-200mm，確保能均勻分散側向荷載。
拱形屋頂托板的更換周期是多久？
在正常維護情況下，鋼結構托板的使用壽命可達20年以上。建議每2-3年檢查一次防腐涂層狀態，及時補修。
小結
拱形屋頂天溝托板的焊接工藝涉及節點處理、防水設計、材料管理等多個環節，高質量的施工管理和精細的工藝控制是確保倉儲結構長期穩定運行的基礎。江蘇杰達鋼結構在多個糧庫和倉儲項目中積累了豐富經驗，通過科學的設計方案和精湛的施工工藝，為客戶提供可靠的拱形屋頂解決方案。
