拱形屋頂H鋼支座與托板焊接節點設計

糧庫倉間罩棚的拱形屋頂結構中，H鋼支座與托板的焊接節點設計直接關系到整體的承載能力和穩定性。江蘇杰達鋼結構通過在原有糧庫基礎上架設H鋼支座，實現了對舊糧庫的加固和拱形屋頂功能的實現。

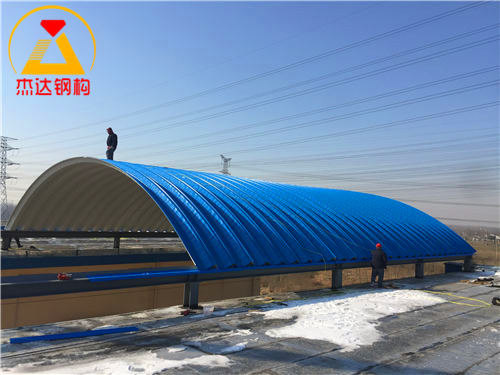

拱形屋頂結構改造的基本方案

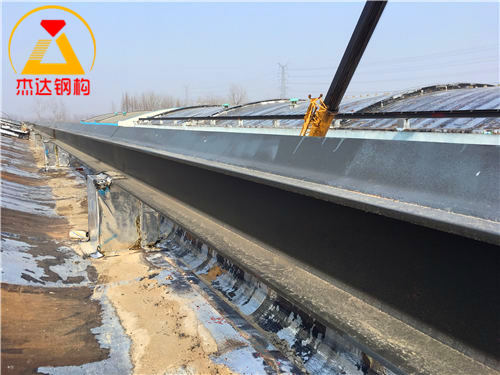

江蘇地區倉間罩棚通常采用在原糧庫上架設水泥站柱，再安裝H型鋼梁，最后焊接托板形成拱形屋頂?shù)慕Y(jié)構。這種設計適用于沒有預埋件的舊糧庫，通過后期加固實現倉間罩棚的功能，確保糧食儲備環境的改善。

H鋼支座與水泥站柱的尺寸規格

在拱形屋頂?shù)慕Y(jié)構設計中，各個部件的尺寸規格需要精確控制，以確保結構的安全性和穩定性。以江蘇淮安盱眙糧食儲備庫為例，具體的尺寸參數如下：

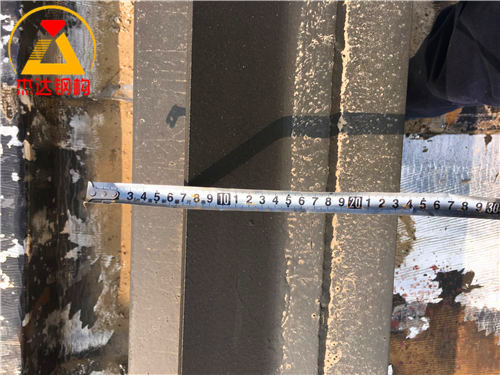

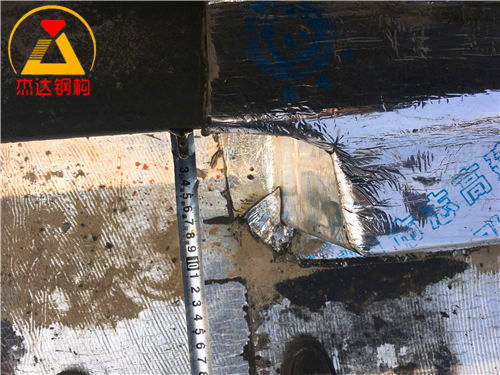

H鋼與水泥站柱間距保持在100毫米，確保結構穩定并留有適當?shù)氖┕た臻g。

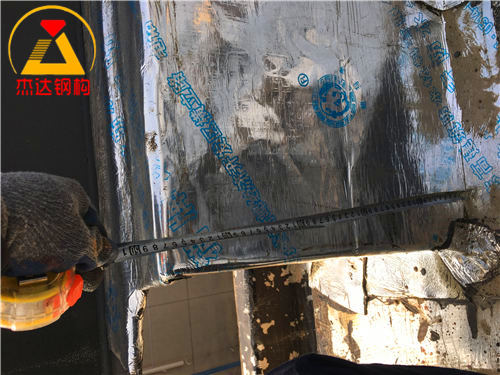

水泥站柱高度設計為500毫米，滿足承重和連接要求。

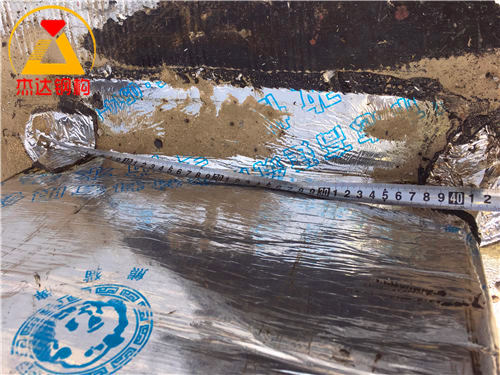

水泥站柱寬度為400毫米，保證其承載力和穩定性。

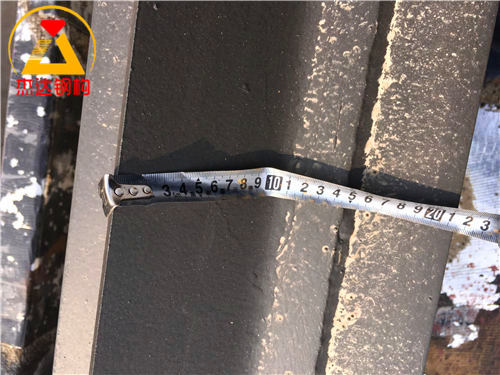

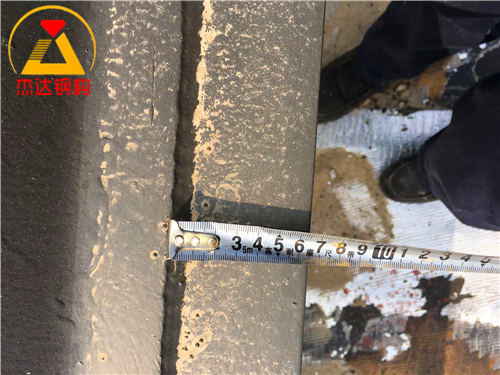

H鋼寬度為250毫米，為托板焊接提供足夠的支撐面積。

焊接托板的設計與參數

焊接托板是連接H鋼梁與拱形屋頂?shù)年P(guān)鍵部件。托板采用折彎工藝制造，135度角的設計使其能夠準確承接拱形屋頂?shù)暮奢d。

焊接托板尺寸為135度角，寬度150毫米（由100毫米主板與50毫米側板組成），確保連接處受力均勻。

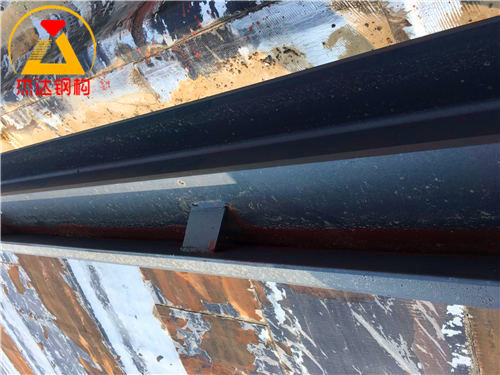

托板安裝位置距離H鋼邊緣50毫米，保證焊接質量與結構安全。

焊接節點的三視圖與工藝要求

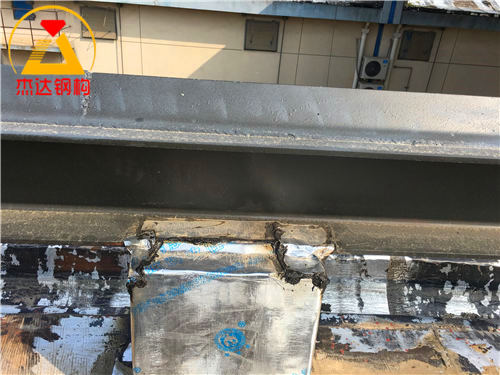

托板焊接在H鋼上的節點設計包括背視圖、斜視圖和正視圖，確保從各角度看焊接位置的穩固性。

焊接節點的質量控制與工藝要求

焊接節點要求牢固，這是確保結構安全的關鍵。具體的工藝要求包括：

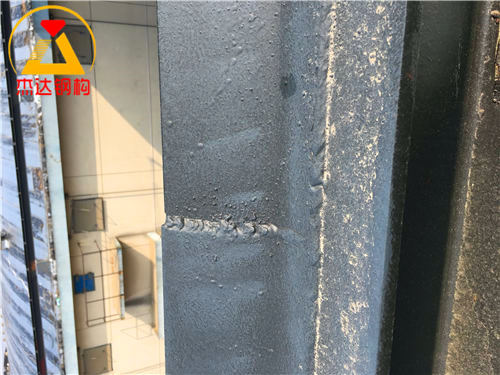

• 焊接間距：每隔300毫米焊接100毫米，確保焊縫分布均勻
• 背面加固：背面設置三角筋加固焊縫，增強節點強度
• 焊縫質量：焊縫需堅實、飽滿，無虛焊、氣孔等缺陷
• 焊后檢查：進行外觀檢查和必要的無損檢測
• 熱處理：焊后根據需要進行回火處理，消除內應力

常見問題

為什么H鋼支座與水泥站柱的間距設定為100毫米？

100毫米的間距既能確保結構穩定性，又留有足夠的施工和膨脹空間，避免混凝土與鋼材直接接觸造成腐蝕。

焊接間距每300毫米焊接100毫米有什么作用？

這種間斷焊接方式能夠控制焊接熱應力，防止過度收縮變形，同時保證連接強度充分。

背面三角筋加固對結構有什么影響？

三角筋能夠增加焊縫的有效受力面積，提高節點抗剪和抗彎能力，從而增強整體結構的穩定性。

小結

拱形屋頂H鋼支座與托板焊接節點的設計需要考慮多個因素，包括尺寸規格、焊接工藝、質量控制等。江蘇杰達鋼結構基于多年的糧庫改造和倉儲建筑經驗，形成了成熟的H鋼支座改造方案，通過精確的尺寸控制和嚴格的焊接工藝，確保拱形屋頂結構的長期穩定性和安全性。
