拱形屋頂預埋件平面布置_支座間距與均勻分布

拱形屋頂預埋件的平面布置是將屋蓋荷載均勻傳遞到基礎的關鍵，合理的布置方案能使支座受力均勻，充分發揮基礎的承載能力，避免局部過載和結構失穩。

支座間距的確定原則

支座間距應綜合考慮多個因素：

• 拱板寬度：拱板通常寬度為1m左右，支座間距一般為1.2-1.5m
• 建筑跨度：建筑跨度越大，所需支座數量越多
• 荷載等級：重荷載區應減小支座間距，增加支座數量
• 地基條件：地基承載力低時應增加支座數量，分散荷載
• 經濟性：在滿足安全的前提下，應選擇最經濟的支座間距

一般來說，對于20-30m跨度的建筑，支座間距在1.2-1.5m范圍較為合理。

支座的縱向布置（沿拱長方向）

沿拱長方向的支座分布應遵循以下規則：

• 支座應均勻分布，不應出現明顯的疏密不均
• 拱的兩端應各設置支座，端部支座距拱端不宜超過100mm
• 中間支座應等間距或接近等間距分布
• 對于等跨分布，支座數量應根據跨度和選定的間距計算
• 若最后一跨不足標準間距，應調整前幾跨間距使其均勻分布

支座的橫向布置（沿屋頂寬度方向）

橫向支座的布置涉及多個拱之間的承載平衡：

• 支座應沿橫向均勻分布在拱的下方
• 相鄰拱之間的支座應錯開，形成棋盤式布置
• 對于寬度較大的屋蓋（超過15m），應在中部增加縱向支撐梁
• 支座與屋頂基礎梁的連接應明確，避免荷載傳遞不暢

支座的分類布置

根據功能和位置，支座可分為不同類型：

• 主支座：承載拱的主要荷載，通常位于拱下
• 側支座：提供側向約束，防止拱橫向移動
• 端部支座：位于拱兩端，承載集中荷載
• 膨脹支座：允許拱進行溫度伸縮的支座

不同類型支座的數量和位置應在設計圖中明確標注。

預埋件螺栓的布置間距

每個支座下通常有多個預埋螺栓：

• 支座螺栓數量：通常為4-8個，根據支座大小而定
• 螺栓間距：不應超過200mm，通常為150-180mm
• 螺栓排列：應形成矩形或對稱的菱形布置，確保受力均勻
• 螺栓與支座邊緣的距離：不宜小于50mm，避免支座邊緣應力過大

特殊位置的支座處理

某些特殊位置需要特別處理：

• 門窗洞口處：應避免在洞口上方設置支座，或增加支座數量分散荷載
• 內部柱頂：若屋蓋由內部柱支撐，柱頂支座應設置足夠多的螺栓
• 山墻拐點處：應增加支座數量，防止拐點處應力集中
• 溫度縫處：應在縫兩側各設置膨脹支座，允許相對位移

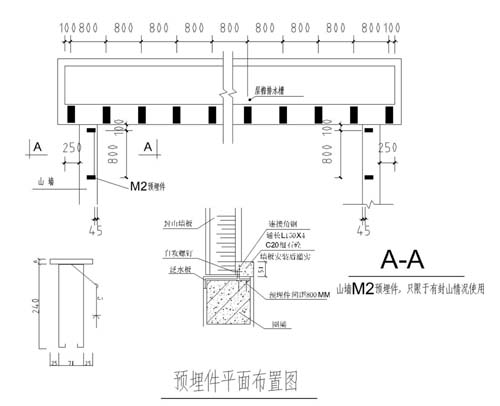

平面布置圖的標注要求

預埋件平面布置圖應包含以下信息：

• 支座位置：用坐標或尺寸明確標注每個支座的位置
• 螺栓數量和規格：標注每個支座的螺栓數量、直徑和牌號
• 支座類型：標注是主支座、側支座還是膨脹支座
• 基礎梁編號：與基礎結構圖對應，明確傳力路徑
• 特殊說明：注明任何與標準布置不同的地方

常見問題

支座間距不均勻會造成什么后果？

間距過大的位置拱板會出現過度撓度，甚至失穩；間距過小的位置則造成材料浪費。更嚴重的是，不均勻的支座分布會導致拱板受力不均，某些位置產生應力集中，加速疲勞破壞。

建筑基礎梁間距不符合設計支座間距怎么辦？

應在設計階段協調，調整支座間距以適應基礎梁間距，或在基礎梁之間增設次梁來改變有效支座間距。絕不能在混凝土澆筑后才發現這個問題，那時補救成本極高。

某個支座的螺栓數量不足，能否在后期補裝？

不建議。若必須補裝，只能用膨脹螺栓在混凝土上鉆孔安裝，但這樣的螺栓強度和耐久性均不如預埋螺栓。優質的辦法是在施工前做好充分的設計和檢查工作。

小結

拱形屋頂預埋件的平面布置看似簡單的幾何問題，實際上涉及結構受力、地基承載、溫度伸縮等復雜因素。江蘇杰達鋼結構工程有限公司在每個項目的設計階段，都進行充分的分析計算和協調溝通，確保預埋件布置既滿足安全和耐久要求，又具有經濟合理性。
