拱形屋頂預埋件圈梁設計圖與施工技巧
圈梁是磚混或混凝土承重墻頂部的鋼筋混凝土承重構件，其作用是將上部荷載均勻分布到下部墻體。在拱形屋頂工程中，圈梁內需要預埋大量的鋼制錨栓和連接件，這些預埋件的合理設計和正確施工是確保屋頂安全的重要保障。江蘇杰達鋼結構工程有限公司在多個工程中積累了圈梁預埋件設計與施工的寶貴經驗，現為您詳細介紹相關要點。
圈梁的功能與作用
圈梁是一個連續的、閉合的鋼筋混凝土梁，環繞建筑物的周圍。在拱形屋頂建筑中，圈梁的主要功能包括：
- 水平傳力 — 將拱形屋頂?shù)乃酵屏Ψ稚⒌礁鱾€支座點，然后均勻傳遞給承重墻體和基礎
- 提供支承 — 為拱形屋頂?shù)闹ё屯邪逄峁┛煽康闹С忻?/li>
- 增加剛度 — 增強建筑物的整體剛度，提高抗震能力
- 便于預埋 — 圈梁內提供了充分的空間用于預埋錨栓和連接件
- 承受集中荷載 — 承受拱形屋頂在支座處傳來的集中壓力
圈梁內預埋件的組成
圈梁內的預埋件主要包括以下幾種：
- 豎向錨栓 — 直接固定支座或托板，通常為M16~M24規格的高強度螺栓，嵌入圈梁混凝土中至少200毫米
- 水平連接板 — 焊接或螺栓連接在錨栓上，與鋼結構接觸，提供接觸面
- 斜向加強桿 — 在某些工程中，為了增加連接的剛度，可能在圈梁內預埋斜向加強桿
- 防水套管 — 保護錨栓和圈梁的接口，防止水分滲入
- 絕緣墊片 — 在某些特殊情況下，為了防止電腐蝕，在鋼結構與混凝土之間安裝絕緣墊片

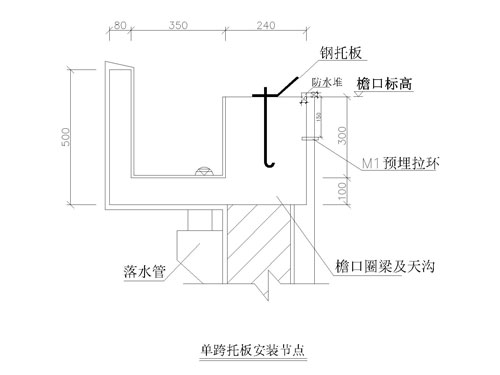

預埋件在圈梁中的布置方案
預埋件在圈梁中的布置需要滿足以下要求：
- 布置位置 — 預埋件應布置在拱形屋頂支座正下方，確保荷載傳遞路徑清晰。支座間距通常為2~4米，預埋件數量應不少于2個/支座處
- 深度控制 — 錨栓在圈梁中的埋設長度應不少于400~600毫米，確保足夠的拉拔承載力
- 位置精度 — 預埋件的坐標偏差應控制在±10毫米，標高偏差不超過±5毫米，確保后期鋼結構安裝的對接精度
- 間距安排 — 相鄰預埋件之間的水平距離應不少于500毫米，以確保混凝土的密實性和工作面的操作空間
- 角部處理 — 在圈梁轉角處應加密預埋件的布置，增加轉角區域的連接強度
圈梁混凝土與預埋件的相互作用
圈梁混凝土對預埋件性能的影響不容忽視：
- 混凝土強度等級 — 應根據上部荷載確定，通常采用C25或以上，以提供充分的錨固能力
- 混凝土密實性 — 圈梁澆筑時應注意充分振搗，避免預埋件周圍出現蜂窩或氣泡，否則會削弱錨固強度
- 養護條件 — 混凝土澆筑后需要充分的養護時間，通常28天后混凝土達到設計強度
- 防水處理 — 預埋件周圍的混凝土表面應進行防水處理，防止水分滲入導致螺栓腐蝕
施工工序與質量控制
圈梁預埋件的施工分為幾個關鍵階段：
- 設計審核 — 施工前應對預埋件的位置、規格、數量進行嚴格審核，確保符合結構設計要求
- 加工組裝 — 在工廠加工預埋件，進行尺寸檢驗，裝配時確保各部件配合緊密
- 模板定位 — 將預埋件按設計位置安裝在圈梁模板上，用鋼筋或鋼架臨時固定，確保在澆筑混凝土?xí)r不移動
- 混凝土澆筑 — 在澆筑時采取措施確?；炷脸浞汁h(huán)繞預埋件，通過振搗使混凝土充分密實
- 養護與驗收 — 澆筑完成后進行養護，達到設計強度后進行外觀檢查和拉拔承載力試驗
- 鋼結構安裝 — 使用螺栓將鋼支座與預埋件連接，按規定扭矩擰緊
常見問題解答
圈梁內的錨栓應該垂直安裝嗎？
是的，錨栓應垂直或近似垂直安裝。傾斜安裝會導致承載力下降，同時在安裝鋼結構時可能造成對接困難。如果工程特殊需要使用斜向錨栓，應進行專門的承載力驗算，并采取加強措施。
圈梁中混凝土強度等級與預埋件承載力的關系如何？
混凝土強度等級直接影響錨栓的拉拔承載力?；炷翉姸仍礁撸^栓的拉拔承載力越大。通常，錨栓承載力與混凝土強度的立方根成正比。設計時應根據上部荷載和混凝土強度等級進行配套驗算。
預埋件周圍的混凝土出現裂紋如何處理？
輕微的裂紋可能是混凝土收縮引起，通常不影響預埋件的承載能力。但應進行檢查，如果裂紋寬度超過0.3毫米或在錨栓根部附近，應進行加固處理?？梢圆捎霉酀{或粘貼鋼板加強的方法修復。
小結
圈梁預埋件的設計與施工是拱形屋頂工程的關鍵環節，影響到整個工程的安全和耐久性。江蘇杰達鋼結構工程有限公司在圈梁預埋件的設計、加工、安裝方面有豐富的經驗和專業的技術能力。我們嚴格按照規范要求進行施工，對每個預埋件都進行質量檢測，確保工程的安全可靠。歡迎咨詢我們關于圈梁預埋件的任何技術問題。
