拱形屋頂預埋件螺栓安裝_基礎與支座定位
拱形屋頂?shù)念A(yù)埋件螺栓是建筑基礎與屋蓋結構的關鍵連接點，其精確定位和牢固安裝直接影響整個屋蓋結構的穩定性和使用壽命。預埋件的設計安裝貫穿建筑施工的多個階段，需要嚴格的質量控制。
預埋件的類型與功能
拱形屋頂工程中使用的預埋件主要有幾種：
- 基礎螺栓：埋入混凝土基礎中，用于固定支座或支架
- 鋼柱腳螺栓：埋在基礎頂面，用于連接鋼柱和基礎
- 梁墊塊螺栓：用于固定支座墊塊的膨脹螺栓
- 山墻拉結螺栓：埋在山墻中，用于拉結拱板與山墻
每種預埋件的規格、數量和位置都應嚴格按照設計圖紙確定。
預埋件的規格與材料要求
預埋件螺栓應滿足以下標準：
- 螺栓牌號：通常為8.8級或10.9級高強螺栓
- 螺栓直徑：M16、M20、M24等，根據荷載確定
- 螺栓長度：應確保螺栓足以貫穿基礎并預留足夠的螺紋長度
- 墊板：螺栓下方應配置足夠面積的鋼墊板（通常200×200×16mm）
- 防銹處理：預埋螺栓應進行熱浸鍍鋅或其他防腐處理

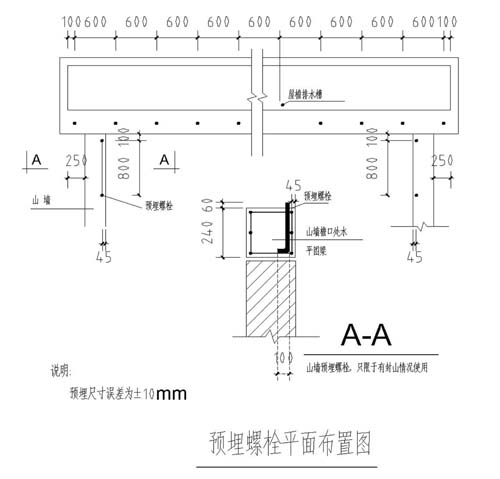

預埋件在混凝土澆筑前的定位
預埋件的定位精度直接影響后續的安裝質量：
- 定位允許偏差：水平位置±10mm，豎向高度±5mm
- 定位工具：應使用定位架或樣板進行定位，不允許目測
- 固定方式：預埋件應通過焊接或綁扎牢固地固定在鋼筋或木框架上
- 檢查：混凝土澆筑前應進行最終檢查，確保預埋件位置無誤
混凝土澆筑過程中的保護
混凝土澆筑是預埋件易出現偏位的關鍵階段：
- 澆筑時應監測預埋件是否移位，發現移位應立即停澆進行調整
- 混凝土應分層澆筑，每層高度控制在600-800mm
- 澆筑過程中應避免直接沖擊預埋件
- 澆筑完成后應在混凝土初凝前進行最后一次檢查和調平
預埋件螺栓的露出長度控制
螺栓的露出長度關系到后續的墊板調平和螺母擰緊：
- 設計露出長度：通常為螺栓直徑的1.5-2倍
- 實際檢測：混凝土凝固后應用鋼板尺測量每個螺栓的露出長度
- 偏差處理：若露出長度不足，可通過墊片調整；若過長需要截短
- 螺紋保護：露出的螺紋應保持清潔，不得被混凝土污染
墊板與墊塊的安裝
墊板和墊塊在安裝中的作用是調整支座高度和保證受力均勻：
- 墊板規格：通常為冷軋鋼板，厚度3-5mm
- 墊板面積：應不小于支座面積，以確保均勻受力
- 墊板張貼：應先涂防腐涂料后再?gòu)堎N在混凝土或鋼柱頂面
- 多片墊板組合：若墊板厚度不夠，可多片疊加，但不宜超過3片
- 螺母擰緊：墊板安裝后應立即將螺母擰緊至設計扭矩
支座精度的最終檢測
所有墊板安裝完畢后應進行精度檢測：
- 高度檢測：用水準儀檢測各支座的標高，高差不超過±5mm
- 水平檢測：用水平尺檢測支座的水平度
- 螺栓預拉：在吊裝拱板前，應對所有螺栓進行預拉力檢測
- 記錄存檔：將所有檢測數據記錄在案，作為竣工檔案的一部分
常見問題
預埋螺栓在混凝土澆筑時移位怎么辦？
應在混凝土初凝階段進行調整，此時混凝土強度不足以固定螺栓，還有調整的機會。若混凝土完全凝固，螺栓位置偏差過大，可通過增加墊片或在混凝土上鉆孔加裝膨脹螺栓的方式補救，但這會增加成本。
螺栓露出長度過長或過短如何處理？
若過長，可用砂輪機截短至設計長度。若過短，可在螺栓下方墊加更厚的墊片進行補償，但墊片不宜過厚（單片＜5mm）。無法解決的情況下應更換螺栓。
螺栓被混凝土污染，螺紋損傷了怎么辦？
可用鋼絲刷或吹沙槍清理螺紋。若螺紋損傷嚴重，影響螺母擰緊，應更換螺栓。為防止此類問題，應在混凝土澆筑前用塑料管套套住螺栓的露出部分。
小結
拱形屋頂?shù)念A(yù)埋件螺栓安裝是一項細致的工作，涉及設計、施工、檢測等多個環節。江蘇杰達鋼結構工程有限公司從基礎階段就嚴格控制預埋件的定位精度和質量，確保后續的支座安裝和拱板吊裝能夠順利進行，為整個工程的成功奠定堅實基礎。
