圈梁預埋件平面布置圖設計與施工指南
圈梁預埋件的平面布置是將建筑下部的混凝土圈梁與上部拱形屋頂連接的關鍵環節。合理的布置方案不僅影響工程的安全性，還影響施工效率和成本。江蘇杰達鋼結構工程有限公司在多個項目中積累了圈梁預埋件布置的豐富經驗，現為您詳細介紹這一重要的設計與施工內容。
圈梁預埋件布置的目的與意義
圈梁預埋件的平面布置主要目的包括：
- 均勻分散荷載 — 通過合理布置預埋件，將拱形屋頂?shù)暮奢d均勻地分散到圈梁的各個部分，避免圈梁的局部過載或不均勻沉降
- 便于工程管理 — 清晰的布置方案便于施工單位準確進行施工，降低施工難度和質量風險
- 經濟合理性 — 合理的布置可以在保證安全的前提下，最小化預埋件的數量和成本
- 建筑的長期安全 — 良好的布置方案確保建筑在使用過程中的安全和穩定，延長建筑壽命
圈梁預埋件的組成與分類
圈梁內的預埋件主要包括：
- 豎向錨栓 — M16~M24規格的高強度螺栓，直接固定拱形屋頂?shù)闹ё裨O(shè)深度通常為300~600毫米
- 連接板 — 焊接或螺栓連接在錨栓上的鋼板，直接與拱形屋頂?shù)闹ё佑|
- 加強板與加強筋 — 在某些荷載較大的部位，可能需要增加加強構件來提高連接的剛度
- 防水套管與隔離材料 — 保護錨栓和圈梁的接口，防止水分滲入和電腐蝕
平面布置的基本原則
圈梁預埋件的平面布置應遵循以下原則：
- 支座應在拱肋正下方 — 拱形屋頂?shù)膲毫ψ罱K傳遞到拱肋，因此支座應該位于拱肋正下方，形成直接的力學傳遞路徑
- 均勻分布 — 支座應該沿著建筑周邊均勻分布，相鄰支座之間的距離應該相等或接近相等，這樣可以使圈梁受力均勻
- 考慮建筑對稱性 — 對于對稱的建筑，支座布置應該也具有對稱性，便于施工和管理
- 避免與其他構件沖突 — 預埋件的位置應該避免與圈梁內的其他鋼筋、管道或孔洞相沖突
- 邊緣加強 — 在建筑的轉角處或附加荷載點處，應該加密支座布置，增加局部的連接強度
布置間距的確定
相鄰支座之間的間距（或稱支座間距）是布置設計的核心參數，其確定應考慮以下因素：
- 拱形屋頂?shù)目缍?/strong> — 跨度越大，拱肋之間的距離通常也越大，支座間距應與拱肋間距相匹配
- 拱形屋頂?shù)暮奢d — 荷載越大，支座間距應該越小，即支座數量應該越多，以分散荷載
- 混凝土強度等級 — 混凝土強度等級越低，支座間距應該越小
- 經濟考慮 — 支座間距過大會增加單個支座的荷載，需要更粗的螺栓和更強的混凝土，增加成本；支座間距過小會增加預埋件的數量，也增加成本
通常，支座間距在2.0~4.0米之間，對于大跨度屋頂可能更大，對于小跨度屋頂可能更小。
單個支座處的螺栓排列
每個支座處通常有多根螺栓組成，排列方案包括：
- 2×2排列 — 四根螺栓排列成2行2列的正方形，螺栓之間間距約為150~200毫米
- 2×3或3×2排列 — 六根螺栓排列成矩形，用于較大荷載的支座
- 3×3排列 — 九根螺栓排列成方陣，用于非常大的荷載
- 圓形排列 — 在某些特殊設計中可能采用圓形或其他不規則排列

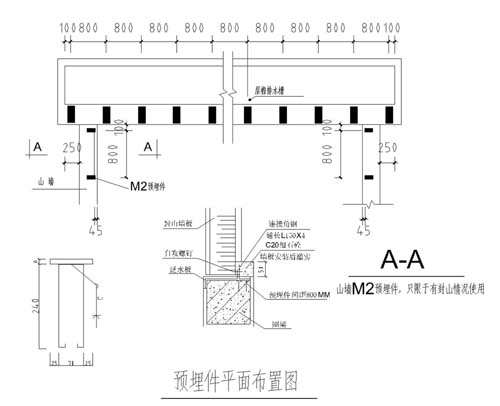

布置圖的繪制與標注
圈梁預埋件平面布置圖應包含以下信息：
- 建筑平面輪廓 — 繪制建筑頂部的平面輪廓，清晰地表示建筑的幾何形狀
- 支座位置標記 — 用圓圈、方形或特定符號標記每個支座的位置
- 坐標標注 — 為每個支座標注相對坐標或絕對坐標，便于施工放線
- 螺栓排列詳圖 — 在每個支座位置繪制局部放大圖，清晰地表示螺栓的排列方式和間距
- 尺寸標注 — 標注相鄰支座之間的距離、支座距離建筑轉角的距離等關鍵尺寸
- 支座編號與列表 — 對各支座進行編號（如A、B、C等），并在表格中列出各支座的螺栓規格、數量、荷載等信息
- 施工說明 — 標注預埋件的埋設深度、材料要求、防腐處理等施工要點
施工過程中的質量控制
圈梁預埋件的施工質量直接影響整個工程的成敗，主要控制環節包括：
- 設計審核 — 施工前應進行專業的設計審核，確保布置方案的合理性和可行性
- 定位放線 — 嚴格按照布置圖進行定位放線，確保坐標精度在±10毫米以內，標高偏差在±5毫米以內
- 預埋件加工 — 在工廠進行預埋件加工時應進行尺寸檢驗，確保加工精度
- 安裝固定 — 將預埋件按設計位置安裝在模板上，用鋼筋或鋼架進行可靠的臨時固定，防止在混凝土澆筑時移動
- 混凝土澆筑 — 澆筑時應采取措施確?；炷脸浞汁h(huán)繞預埋件，通過足夠的振搗使混凝土達到滿分密實
- 拆模檢查 — 混凝土達到強度后進行拆模檢查，確保所有預埋件都正確就位，露出的錨栓長度符合設計要求
- 驗收測量 — 進行驗收測量，測定每個支座處預埋件的實際坐標和標高，與設計值進行對比
常見問題解答
圈梁預埋件的深度應該多深？
錨栓的埋設深度應根據錨栓直徑和混凝土強度進行設計計算。一般規則是埋設深度應不少于錨栓直徑的10倍，通常為300~600毫米。埋設過淺會降低拉拔承載力，埋設過深則增加加工成本。
預埋件的位置偏差大了如何處理？
如果預埋件的位置偏差在可接受范圍內（通常為±10毫米），可以通過加大支座的連接面積來補償。如果偏差過大，應進行專業的結構評估，可能需要采取加強措施（如加厚連接板、增加螺栓等）。
圈梁預埋件與圈梁內的其他鋼筋或管道沖突時怎么辦？
在設計階段應進行專業的深化設計，與結構、給排水、電氣等各專業進行協調，避免沖突。如果施工中發現沖突，應立即與設計單位溝通，進行設計變更，不得擅自改變預埋件位置。
小結
圈梁預埋件的平面布置是拱形屋頂工程施工的基礎工作，關系到整個工程的成敗。江蘇杰達鋼結構工程有限公司在多個大型拱形屋頂項目中完成了復雜的布置設計，通過精細化的設計方案和嚴格的施工管理，確保了預埋件的準確度和可靠性。我們擁有經驗豐富的設計團隊和施工管理團隊，能夠根據具體的工程條件進行合理的布置方案設計。如需了解更多關于圈梁預埋件布置的內容，歡迎與我們聯系。
