拱形屋頂鋼托板預埋件設計圖解與構造方法
鋼托板是拱形屋頂系統中的重要組件，用于支承屋面板并增加屋面的整體剛度。預埋件（錨栓和連接板）則是將鋼托板固定到下部混凝土結構的關鍵裝置。江蘇杰達鋼結構工程有限公司為眾多客戶提供了專業的鋼托板和預埋件的設計與施工服務，現為您介紹這一重要節點的設計原理。
鋼托板的功能與分類
拱形屋頂中的鋼托板主要有以下功能：支撐屋面板的自重和外界荷載、增加屋面系統的側向剛度、防止屋面板脫落、幫助屋面板均勻受力分布。根據結構形式的不同，鋼托板可分為以下幾類：
- 直板型托板 — 簡單的直鋼板，用于平面或低曲率的屋面
- T形托板 — 采用T形截面，提供更大的支撐面和更好的剛度
- C形或U形托板 — 與拱形屋面板的曲率相匹配，提供更緊密的支撐
- 焊接組合托板 — 由多種形狀的鋼板組合焊接而成，以滿足特殊的工程要求
預埋件的組成與作用
預埋件是將鋼托板固定到混凝土或磚混結構上的連接裝置，主要由以下部分組成：
- 錨栓 — 通常為M16、M20等規格的高強度螺栓，直接埋入混凝土中，通過螺紋與螺母擰緊實現固定
- 連接板或墊板 — 鋼板，直接接觸鋼托板，通過孔眼與錨栓連接
- 墊圈與螺母 — 增加接觸面積，分散應力，防止螺栓松動
- 防松墊圈 — 采用彈簧墊圈或自鎖螺母，防止長期振動導致螺栓松脫

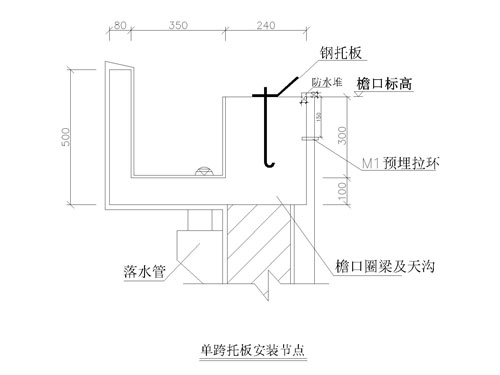

預埋件的設計與布置
預埋件的合理設計是確保鋼托板安全可靠的重要前提。設計要點包括：
- 埋設深度 — 錨栓埋設在混凝土中的長度應不少于錨栓直徑的10倍，以確保拉拔承載力滿足要求
- 間距布置 — 相鄰預埋件之間的距離應根據鋼托板的跨度和荷載等級確定，通常為1.0~1.5米
- 承載力驗算 — 需要分別驗算錨栓的拉拔承載力、混凝土的局部承壓強度、以及鋼托板和連接板的彎曲和拉伸承載力
- 精度控制 — 預埋件在混凝土中的位置偏差應控制在±10毫米以內，標高差應不超過5毫米，以確保鋼托板安裝時的對接精度
預埋件的施工方法
預埋件的施工質量直接影響整個工程的成功。標準的施工程序包括：
- 根據設計圖紙，在下部混凝土的相應位置標記預埋件的位置
- 將預埋件（錨栓、連接板等）按照設計要求組裝好，用鋼筋或鋼架進行臨時固定
- 將預埋件安裝在混凝土模板的相應位置，確保垂直度和水平位置的精度
- 澆筑混凝土?xí)r，采取措施確保混凝土充分密實環繞預埋件，無氣泡或蜂窩
- 混凝土達到設計強度后，進行預埋件的檢測和驗收，確保埋設的可靠性
- 拆除模板，進行鋼托板的吊裝和安裝，用螺栓將鋼托板與預埋件連接
預埋件的質量控制與檢測
預埋件的質量控制主要包括以下幾個方面：
- 施工前的設計審查，確保預埋件的規格、數量、位置滿足設計要求
- 施工過程中的定位檢查，確保預埋件在混凝土澆筑前的位置精度
- 混凝土澆筑后的外觀檢查，確保露出混凝土面的預埋件沒有松動或損傷
- 設計鋼托板與預埋件連接時的緊固檢查，確保所有螺栓都按規定扭矩擰緊
- 定期的維護和檢測，特別是在工程運營期間，定期檢查螺栓的緊固狀態
常見問題解答
預埋件的錨栓規格應該如何選擇？
錨栓規格的選擇主要依據是鋼托板傳來的荷載和混凝土的強度等級。通常，單根錨栓的承載能力與螺栓直徑的平方成正比。設計時應根據荷載計算確定所需的錨栓數量和規格，并進行拉拔承載力驗算。常用規格為M16、M20、M22等。
預埋件與混凝土之間產生的粘結強度如何保證？
預埋件與混凝土的粘結強度主要取決于混凝土的強度和埋設深度。在設計階段應根據使用的混凝土強度等級進行承載力計算。施工時應確?；炷脸浞置軐?，可以在預埋件周圍安裝防水套管或減少氣泡產生。
鋼托板與預埋件連接后，螺栓需要檢查嗎？
是的，需要定期檢查。建議在鋼托板安裝后的1~3個月內進行首次復查，之后每年至少檢查一次。檢查內容包括螺栓的緊固程度、是否有松動、墊圈和螺母是否完好等。對于發現松動的螺栓應立即擰緊。
小結
鋼托板與預埋件的設計和施工是拱形屋頂工程的重要環節。江蘇杰達鋼結構工程有限公司擁有完整的設計計算能力和豐富的施工經驗，為客戶提供從設計、加工、到安裝和維護的全方位服務。我們嚴格按照規范標準進行預埋件的設計和施工，確保工程的安全可靠。如需了解更多關于預埋件的技術細節或獲取工程咨詢，歡迎與我們聯系。
