拱形屋頂預埋件螺栓平面布置圖與安裝規范
預埋件螺栓的平面布置是拱形屋頂與下部結構連接的基礎，其合理的布置方案直接影響連接的安全性、施工的便利性和工程成本。江蘇杰達鋼結構工程有限公司根據多個工程項目的經驗，總結了預埋件螺栓平面布置的規范做法和設計原理，現為您詳細介紹。
預埋件螺栓平面布置的目的與原則
預埋件螺栓平面布置是指在建筑頂部（通常是混凝土圈梁或鋼筋混凝土梁）規劃出螺栓位置，形成一個規則的二維矩陣。這一布置方案的主要目的是：
- 確保均勻傳力 — 通過合理的螺栓布置，使拱形屋頂?shù)暮奢d均勻分散到下部支座，避免個別部位過載
- 便于施工安裝 — 規則的布置方案使施工人員能夠快速、準確地安裝拱形屋頂和其他鋼結構構件
- 提高經濟效益 — 合理的布置方案可以減少所需的螺栓數量，降低工程成本，同時保證安全性
- 便于維護檢查 — 規則的布置方案便于日后的維護和檢查工作
平面布置的幾何參數
預埋件螺栓的平面布置通常遵循以下幾何參數：
- 沿建筑周邊方向的間距 — 通常為2.0~4.0米，取決于拱形屋頂?shù)目缍群秃奢d。間距越小，連接越密集，對應的支座數量越多，安全性越高，但成本也越高
- 單個支座處的螺栓數量 — 通常為4~8個，排列成正方形或矩形陣列。每個螺栓的承載能力應根據拱肋傳來的荷載進行驗算
- 螺栓之間的間距 — 同一支座內的螺栓之間距離通常為150~300毫米，確?；炷恋拿軐嵭院吐菟ǖ挠行Ю?/li>
- 與建筑邊界的距離 — 距離屋頂邊緣的螺栓應距離邊緣不少于150~200毫米，避免混凝土塊體的失效
支座位置與拱肋位置的對應關系
預埋件螺栓的位置應與拱形屋頂?shù)墓袄呶恢孟鄬?，主要原則包括：
- 支座應在拱肋正下方 — 拱形屋頂?shù)膲毫性诠袄呶恢茫虼祟A埋件螺栓應該位于拱肋的正下方，形成直接的力學傳遞路徑
- 支座與支座之間的距離 — 應與相鄰拱肋之間的距離相同或略大于這個距離，以避免螺栓群之間的重疊和干擾
- 支座至角部的距離 — 對于不規則的建筑，如轉角處應加密支座布置，增加轉角區域的連接強度和穩定性
- 與其他孔洞的避讓 — 需要檢查底部結構是否有其他孔洞或管道，預埋件螺栓應避開這些部位
螺栓規格與數量的確定
螺栓規格和數量應根據以下因素確定：
- 拱形屋頂?shù)暮奢d — 包括屋頂自重、活荷載（如雪荷載、維護荷載）和風荷載。這些荷載最終轉化為拱肋在支座處的壓力和水平推力
- 支座處的反力大小 — 通過結構計算可以確定每個支座處的豎向反力和水平推力
- 螺栓的拉拔承載力 — 取決于螺栓規格、螺栓材料強度和混凝土強度等級。設計時應進行承載力驗算
- 螺栓的間距與數量 — 根據單個支座處的總反力除以單根螺栓的承載能力，確定所需的螺栓數量
常用的螺栓規格包括M16、M20、M22、M24等。在高荷載或地震頻繁的地區，通常需要增加螺栓規格或數量。
布置圖的繪制與標注

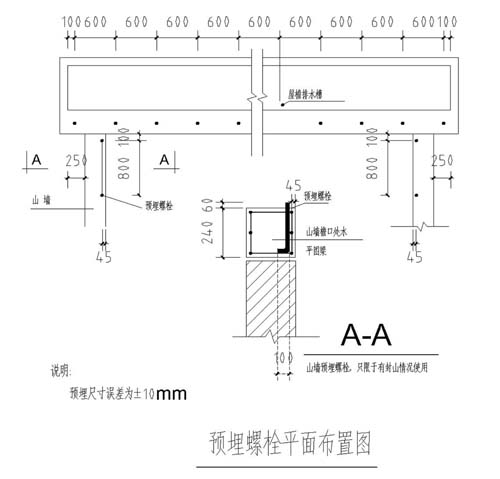

預埋件螺栓平面布置圖應清晰地表示以下信息：
- 建筑輪廓 — 繪制建筑頂部的輪廓線，通常是矩形或多邊形
- 支座位置 — 用圓圈或方形標記每個支座的位置，并標注坐標
- 螺栓排列 — 在每個支座內標注螺栓的排列方式和數量
- 尺寸標注 — 標注支座之間的距離、距離邊界的距離等關鍵尺寸
- 編號說明 — 對各支座進行編號（如L1、L2等），并在表格中說明該支座使用的螺栓規格和數量
- 詳圖索引 — 指向各支座的詳細連接圖，說明螺栓的規格、防水處理等要求
施工和質量控制
預埋件螺栓的施工包括以下階段：
- 設計審核 — 在施工前，應對布置圖進行嚴格審核，確保與結構和建筑專業的要求相符
- 定位放線 — 根據布置圖在模板上進行定位放線，確保每個螺栓的位置精度
- 預埋件固定 — 在模板上安裝預埋件（錨栓、連接板等），用鋼筋或鋼架進行臨時固定
- 混凝土澆筑 — 澆筑混凝土時采取措施確?；炷脸浞汁h(huán)繞預埋件，避免出現蜂窩或氣泡
- 拆模后檢查 — 混凝土達到設計強度后，檢查每個螺栓是否露出正確的長度，露出長度應根據設計確定，通常為30~50毫米
- 鋼結構安裝 — 安裝拱形屋頂和其他鋼構件時，將孔眼與螺栓對齊，按規定扭矩擰緊
常見問題解答
預埋件螺栓的間距是否可以不規則排列？
可以，但通常不推薦。規則排列便于施工、便于計算和檢查。如果結構特殊需要不規則排列，應進行詳細的力學驗算，并確保每個螺栓都能夠承受其上方的荷載。
支座處的螺栓數量不夠時可以增加嗎？
可以，但應進行重新設計和驗算。不應該臨時增加螺栓數量而不改變布置圖，這樣會影響施工的準確性。如果發現螺栓數量不足，應重新進行強度計算，確定所需的螺栓數量和規格，然后進行設計變更。
預埋件螺栓與其他管道或設備相沖突如何處理？
在設計階段應進行全專業協調，避免與其他管道和設備相沖突。如果發現沖突，應進行設計調整，可以通過改變螺栓位置或改用其他類型的連接方式（如焊接）來解決。
小結
預埋件螺栓的平面布置是拱形屋頂工程的重要基礎工作。江蘇杰達鋼結構工程有限公司在多個大型項目中完成了復雜的平面布置設計，通過合理的布置方案實現了可靠的承載力和經濟效益。我們擁有專業的設計團隊，能夠根據建筑特點和荷載條件進行精細化設計，并通過嚴格的施工管理確保布置的準確性和質量。歡迎咨詢我們關于平面布置設計的任何問題。
