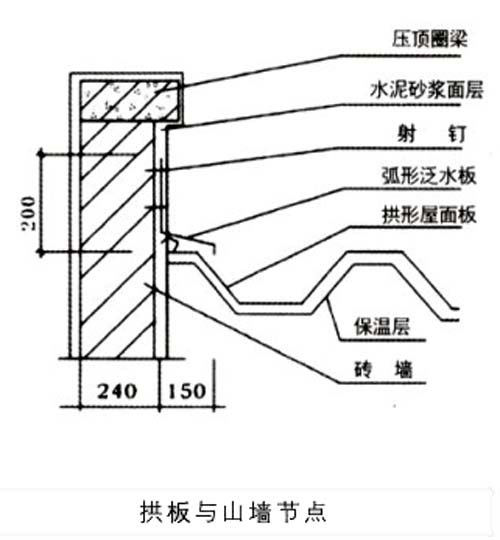

拱形屋頂板與山墻節點_支座設計與拉結方案
拱形屋頂板與山墻的節點設計是建筑上部結構與外圍護結構的重要交接部分，需要在保證結構傳力的同時，實現防水、防風和隔熱的多重功能。這一節點的合理設計直接影響建筑的使用壽命和運維成本。
山墻支座的形式與尺寸
根據山墻材料和承載能力，支座形式有多種選擇：
- 磚混山墻頂部支座：混凝土墊塊（100×100×80mm左右），預埋膨脹螺栓
- 混凝土山墻支座：預制混凝土墊塊或現澆混凝土梁，表面應平整
- 鋼板支座：在山墻頂部焊接角鋼或槽鋼，形成承載面
- 組合支座：多種材料組合，如鋼板下墊木板再墊混凝土
支座的關鍵要求：
- 支座表面平整度：高差不超過±8mm
- 支座強度：應能承受拱板傳來的集中力和分散荷載
- 支座寬度：應不小于拱板搭接寬度，通?！?20mm
拱板搭接長度的確定
拱板與山墻支座的搭接長度影響連接的可靠性：
- 通常搭接長度為100-150mm
- 對于高風區（8級及以上）應增加至150-200mm
- 搭接長度不足會降低連接強度，過長會浪費材料
- 搭接處應采用防水墊片，確保拱板與支座緊密接觸
拉結螺栓的配置
拱板端部與山墻的拉結是防止風吹掀的關鍵：
- 拉結螺栓規格：M12或M14高強螺栓
- 螺栓間距：不超過200mm，通常為150-180mm
- 螺栓排數：根據拱板高度，通常為2-3排
- 每根拱板與山墻的拉結螺栓數：通常為6-12個
- 螺栓應貫穿山墻或與山墻內側加強板焊接
拱板端部的補強措施
拱板在端部受力較為復雜，需要特別補強：
- 在拱板端面（最后一波）應加裝端部加強板
- 端部加強板應與拱板通過焊接或鉚接連接
- 加強板的形狀應與拱板截面相匹配
- 加強板外側應進行防腐處理
縫隙防水的多層體系
拱板與山墻之間的防水涉及多個層次：
- 第一層：拱板與支座接觸面之間墊防水墊片
- 第二層：在拱板與山墻頂面之間填充泡沫條或膠條
- 第三層：在山墻頂面鋪防水卷材，向內延伸300mm以上
- 第四層：在拱板內側加裝防水膜或防水涂料
這樣形成的多層防水體系可大幅延長建筑的使用壽命。
溫度伸縮縫的預留
由于材料的溫度膨脹系數不同，拱板與山墻之間應預留伸縮空間：
- 伸縮縫寬度：通常10-20mm，根據建筑跨度而定
- 伸縮縫填充物：采用可壓縮的膨脹膠或硅酮密封膠
- 伸縮縫位置：應在拱板與山墻的接縫處均勻分布
- 伸縮縫應直通從屋面到內側，不能有阻擋
常見問題
拱板與山墻接處經常漏水，如何從根本上解決？
應全面檢查防水層是否到位。首先清理積水，干燥后重新施工防水卷材，確保卷材向內延伸足夠長度（≥300mm）。同時檢查拱板與支座之間的墊片是否壓緊，必要時重新調整。
拱板與山墻之間出現明顯縫隙，是否影響安全性？
輕微的縫隙（3-5mm）可能是溫度膨脹的正常現象。但若縫隙超過10mm，說明拱板可能與支座分離，應立即停工進行加固?？稍诳p隙處添加墊片或增加拉結螺栓。
在寒冷地區，拱板端部的泡沫條易凍硬脫落，怎么辦？
應選用特殊的低溫泡沫條或采用硅酮密封膠代替。硅酮密封膠在零下30攝氏度仍能保持彈性，防水效果也更好。定期檢查（每年春季）防水條的狀況。
小結
拱形屋頂板與山墻的節點看似簡單，卻涉及結構安全、防水防風、溫度伸縮等多個方面。江蘇杰達鋼結構工程有限公司在設計階段就充分考慮這些因素，采用行之有效的節點設計和施工工藝，確保每一個接點都經得起時間和氣候的考驗。
