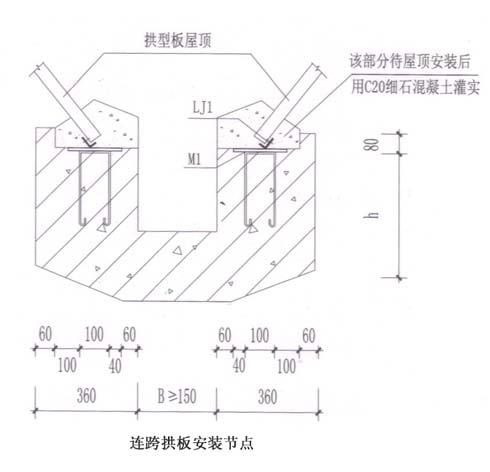

U型連跨拱板安裝節點_截面設計與施工工藝
U型連跨拱板是采用U型截面鋼管或U型槽鋼作為支承梁，與拱形波紋鋼板相連接而成的屋蓋體系，因其截面高度利用率高、美觀度好，在現代鋼結構建筑中應用廣泛。
U型支承梁的結構優勢
相比H型鋼，U型槽鋼或U型管具有如下特點：
- 截面重心偏移，能更有效地利用材料強度
- 上翼緣開口處便于拱板直接搭接
- 整體剛度相對較高，撓度相對較小
- 表面對稱，施工操作相對簡潔
這些特性使其特別適合用于中跨度（20m至40m）的工業廠房和倉庫建筑。
U型梁的常見規格
根據不同跨度和荷載，U型梁的規格范圍如下：
- 高度：300mm至600mm
- 腹板厚度：8mm至14mm
- 翼緣厚度：10mm至16mm
- 翼緣寬度：100mm至200mm
選型時應考慮屋蓋自重、雪荷載、風荷載等綜合因素，通過結構驗算確定。
拱板與U型梁的接合方式
U型梁與拱板的連接有多種方式：
- 直接搭接：拱板直接放在U型梁上翼緣上，用自攻螺釘固定
- 墊板接合：在U型梁上翼緣與拱板之間加墊板調平
- 鉤頭接合：拱板的一端通過專門的鉤頭嵌入U(xiǎn)型梁的槽內
最常用的是直接搭接加墊板方式，既保證了可靠的支承，又便于安裝調整。
吊裝與定位工序
U型連跨拱板的吊裝應按以下順序進行：
- 先安裝中間跨，后安裝兩端跨
- 每根U型梁安裝完畢后應用水準儀檢測其標高
- 梁頂面高差不超過±15mm
- 拱板吊裝時應從一端逐塊向另一端推進
- 相鄰拱板間鎖縫應咬合緊密，高差≤3mm
整個吊裝過程中應保持梁的穩定性，通常需要在施工期間加設臨時支撐。
防水與保溫處理
U型梁與拱板之間的縫隙處理至關重要：
- 接縫處應填充防水膠條或泡沫條，防止雨水滲漏
- 在寒冷地區應加裝保溫棉，以減少熱橋
- U型梁內部如有積水，應設置排水孔或排水管
荷載驗算與安全系數
U型梁的設計應滿足以下條件：
- 強度驗算：應力不超過允許值
- 撓度驗算：跨中撓度不超過L/250
- 穩定性驗算：側向位移和扭轉應在控制范圍內
對于大跨度結構（≥30m），還應進行二階效應和動力特性分析。
常見問題
U型梁與拱板接處漏水如何處理？
應先排除積水，然后沿接縫處施工專業防水膠，確保防水膠充分滲入縫隙。對于已經滲漏的內部空間，應同時施工內側密封處理。
拱板與U型梁之間存在間隙怎么辦？
可通過調整墊板厚度來消除間隙，或在接縫處填充泡沫條。間隙不應超過2mm，否則易形成應力集中。
U型梁焊縫開裂有什么補救辦法？
若梁的焊縫出現裂紋，應立即停止使用，進行焊接補強或者更換。嚴禁在焊縫裂紋的情況下繼續吊裝或安裝拱板。
小結
U型連跨拱板因其結構合理、施工便捷、美觀度高等優點，被廣泛應用于現代工業建筑。江蘇杰達鋼結構工程有限公司在此類工程中積累了豐富經驗，嚴格按照節點設計施工，確保結構的安全性和耐久性。
