磚混結構拱板安裝節點_與落水管一體化設計
磚混結構單跨拱板是指在傳統磚混承重墻基礎上，采用拱形波紋鋼板作為屋蓋覆層的一種做法，廣泛應用于城鎮化地區改造或新建的中小跨度倉庫、廠房等建筑。該結構充分利用磚墻的承重能力，配合鋼板屋蓋的快速施工優勢。
磚混結構的特點與應用
磚混結構具有：
- 造價相對經濟，適合地方中小企業
- 磚墻可作為主要承重體系，減少鋼結構用量
- 保溫性能相對較好，冬季室內熱損失較小
- 施工工藝成熟，易于找到當?shù)厥┕り犖?/li>
但磚混結構對屋蓋荷載有一定限制，通常用于跨度15m以下的應用場景。

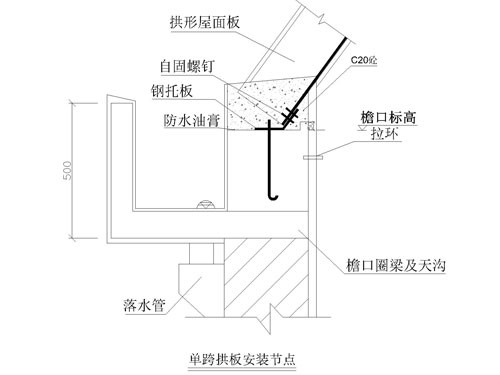

與磚墻的接合細節
拱板與磚混結構的接合點是防水的關鍵：
- 在磚墻頂面預留鋼梁或角鋼支座，支座應與磚墻通過鋼筋混凝土墊塊可靠連接
- 支座表面應平整，高差不超過±5mm
- 拱板搭接在支座上，最少搭接長度為100mm
- 搭接處應填充防水膠或泡沫條，防止雨水沿支座流入磚墻內部
這些細節處理直接影響建筑的使用壽命和維護成本。
落水管的合理布置
拱形屋頂具有天然的排水坡度，落水管的設計應充分利用這一特點：
- 在拱板兩端的低點處設置檐溝
- 檐溝應略向外傾斜，坡度不小于5‰
- 落水管的直徑應根據屋頂面積計算，通常為100mm至150mm
- 落水管應避免直接沖刷磚墻，可通過導流管將水引至地面排水系統
防水層的多層保護
為防止磚混結構因滲漏而受損，應采取多層防水措施：
- 拱板與支座接觸面用防水膠或膠帶密封
- 在磚墻頂面鋪設防水卷材或防水砂漿
- 檐溝內側也應涂覆防水涂料
- 落水管與地面排水系統的連接處應密封
這樣可形成"屋蓋+卷材+膠密封"的三層防水體系，大大延長建筑使用壽命。
風荷載與穩定性
拱形屋蓋在風荷載下易產生負壓，需要特別關注：
- 拱板與支座應通過自攻螺釘進行可靠連接，間距不大于150mm
- 在拱的兩端應增加額外的拉結件，防止風吹掀起
- 對于8級及以上風區，應進行風洞試驗或參考相關規范進行補強
施工順序與質量控制
施工應按以下順序進行：
- 完成磚墻砌筑和支座安裝
- 鋪設防水卷材
- 吊裝拱板，逐塊從一端向另一端推進
- 填充接縫防水膠
- 安裝檐溝和落水管
- 最后進行防水涂料涂覆和驗收
常見問題
拱板支座與磚墻接觸不緊密怎么辦？
應使用墊板或灌漿的方式填充間隙，不允許拱板懸空。墊板應采用厚度均勻的冷軋鋼板，確保支座受力均勻。
落水管堵塞或冰凍影響排水，如何預防？
可在落水管內部裝置防冰堵裝置或防堵網，定期檢查并清理。在寒冷地區，應在落水管外包裹保溫棉，防止冰凍。
磚墻頂面滲漏的根本原因是什么？
通常是因為拱板與支座間隙內積水，或防水卷材鋪設不當。應確保防水卷材覆蓋整個磚墻頂面，并向外延伸至少200mm。
小結
磚混結構配合拱形屋頂是一種經濟實用的建筑方式，但防水細節處理至關重要。江蘇杰達鋼結構工程有限公司在此類項目中，始終把防水和耐久性放在首位，通過精細的節點設計和施工工藝，確保建筑在20年以上的使用期內保持良好狀態。
